16 BRIGGSandSTRATTON.COM
El procedimiento de prueba en el modo del generador
es el siguiente:
1. Coloque el disyuntor de desconexión de servicio de la
red pública que alimenta al contactor del conectador en
la posición de apagado (OFF).
2. Después de la transferencia al suministro de
alimentación del generador, verifique que el LED de
comunicación esté en verde en cada módulo remoto.

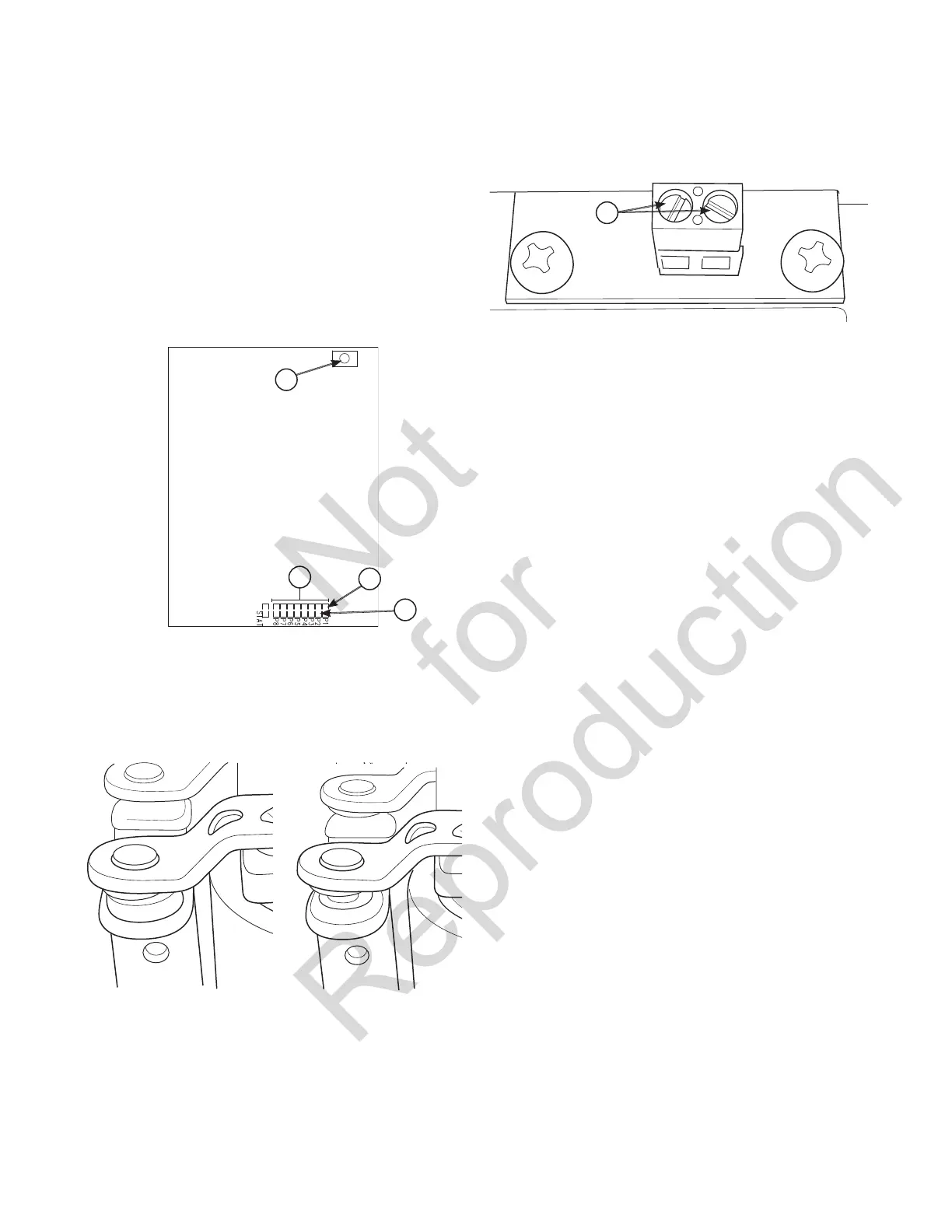

3. Pulse el botón TEST (B) en la tarjeta de control del
sistema Symphony II. El LED de prioridad 1 (C) de la
tarjeta de control del sistema Symphony II y la carga
conectada al módulo remoto configurado en la prioridad
1 se encenderán (ON).
4. Compruebe que el módulo remoto configurado en la
prioridad 1 haya recibido la señal. Siga las directrices
de prueba para cada módulo:
Módulo de 50 A: Los contactos de relé estarán
cerrados. Los LED de relé y comunicación estarán en
verde. La carga/aparato tendrá alimentación.
Módulo de tensión baja (sencilla y doble):
Compruebe la continuidad en todos los contactos del
cableado de control de tensión baja (E). El LED de
comunicación estará en verde. La carga/aparato tendrá
alimentación.
5. Pulse el botón TEST en la tarjeta de control del
sistema Symphony II. El LED de prioridad 1 y la carga
conectada al módulo remoto configurado en la prioridad
1 se apagarán. Si se apagan, el estado del LED de relé
del módulo de 50 A se apaga. El estado del LED de
comunicación es color verde. No hay continuidad en los
contactos de tensión baja. El LED de prioridad 2 (D) y
la carga conectada al módulo remoto configurado en la
prioridad 2 se encenderán. Repita el paso 4 para cada
número de prioridad que se esté gestionando.
6. Posteriormente, cada vez que se pulse el botón TEST,
se iniciará el ciclo de la siguiente prioridad más baja,
hasta la prioridad 8. Después de la prioridad 8, pulse el
botón TEST una vez para salir del modo de prueba. El
sistema se reiniciará y estará listo para agregar cargas
en 5 minutos.
7. Para volver a utilizar el suministro de alimentación de
la red pública, coloque el disyuntor de desconexión de
la red pública en la posición de encendido (ON). Todas
las cargas gestionadas se apagarán y se encenderán
nuevamente en 5 minutos.
Controles
A excepción de la palanca de cancelación manual, no hay
ningún control del operario porque este es un conectador
automático. Únicamente los profesionales con licencia
deben utilizar la cancelación manual. La información sobre
el uso del asa se puede obtener comunicándose con el
Servicio Técnico al 800-743-4115.
LED
LED
LED
LED
LED
LED
LED
LED
LED
B
D
C
A
Cerrados Abierto
E
