DEL d’état
Les voyants DEL et l’état que chaque couleur de DEL
représente sont décrits ci-dessous.

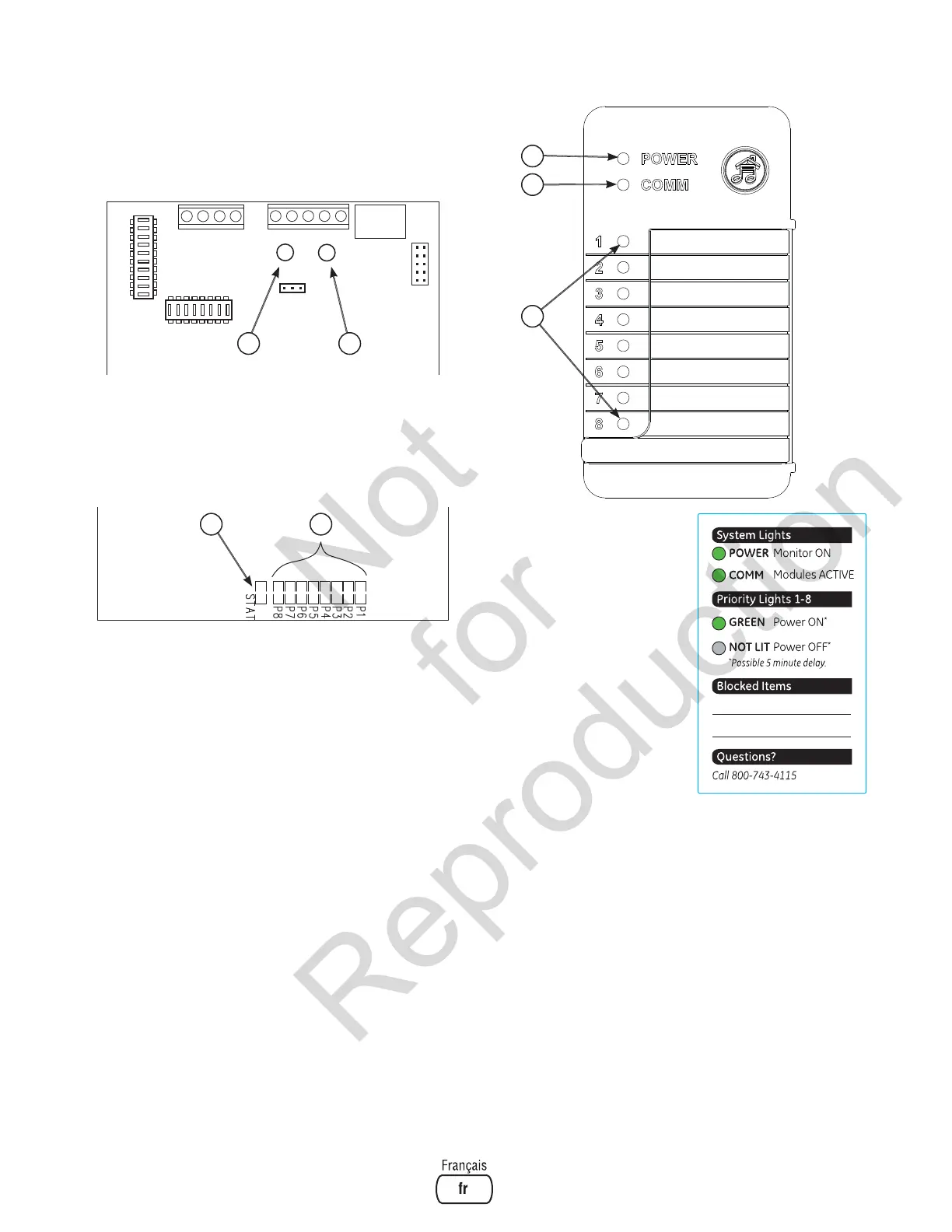

Tableaux de commande du commutateur de transfert
DEL D’ÉTAT
ROUGE (A) signifie que la GÉNÉRATRICE
fournit l’alimentation.
VERT (B) signifie que l’alimentation provient du SERVICE.
Tableau de commande du système Symphony II
DEL D’ÉTAT (C)
Un seul clignotement-pause signifie que l’appareil fonctionne
sous l’alimentation de la GÉNÉRATRICE.
Un double clignotement-pause signifie que l’appareil
fonctionne sous l’alimentation de SERVICE.
DEL/LUMIÈRE DE PRIORITÉ (D & G)
Lorsqu’allumée, indique que le module à distance
optionnel réglé à cette priorité fournit de l’alimentation à la
charge connectée.
Lorsqu’éteinte, indique que le module à distance optionnel
réglé à cette priorité est réglé à arrêt (géré et Symphony II ne
fournit pas d’alimentation à l’appareil).
Tous les voyants LUMIÈRE/DEL sont éteints lorsque
l’alimentation provient du service.
Moniteur de puissance Symphony II (option)
LUMIÈRE D’ALIMENTATION (E)
Lorsqu’allumée, indique
que l’appareil fonctionne
sous l’alimentation de la
GÉNÉRATRICE.
Lorsqu’éteinte, indique que
l’alimentation provient du
service.
LUMIÈRE COMM (état-
communication) (F)
Lorsqu’allumée, indique que
l’appareil reçoit des signaux
du contrôleur Symphony II.
Lorsqu’éteinte, indique que
l’alimentation provient du service ou la présence d’une
défaillance du contrôleur Symphony II.
A
B
E
F
G
312113
LED
LED
LED
LED
LED
LED
LED
LED
LED
C
D
Not
for
Reproduction
