Indicadores de estado de los LED del módulo
remoto
El sistema Symphony II no se comunica o no gestiona
cargas/aparatos cuando se recibe alimentación de la red
pública.
AVISO Cuando vea los LED, asegúrese de verlos
directamente y no desde un ángulo.

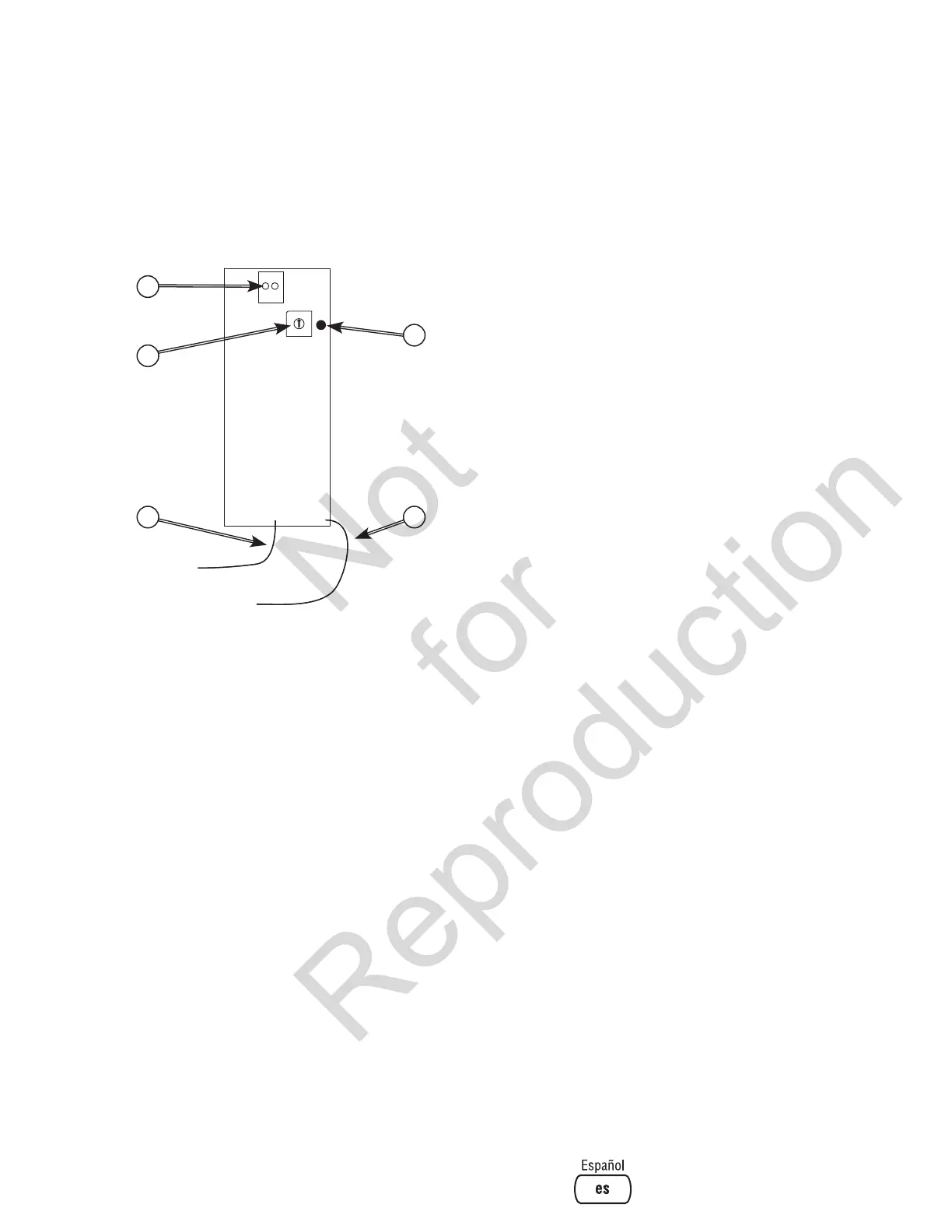

Modelos de tensión baja (sencilla y doble)
A – Contactos de los terminales del cableado de control de
tensión baja
B – Selector de prioridad
C – LED de comunicación
D – Conexión neutra
E – Conexión de alimentación/línea
El LED indica el estado de comunicación de la señal.
Alimentación de la red pública presente:
• Estado normal
- LED anaranjado – No hay comunicación y el
sistema Symphony II no puede gestionar las
cargas/aparatos.
• Estado de problema (consulte Resolución de
problemas)
- Ningún LED – No hay alimentación en la tarjeta de
control de tensión baja; compruebe que el cableado
esté correcto.
- LED verde – LED de avería; sustituya el módulo de
tensión baja.
- LED rojo – Fallo en el sistema; verifique las
conexiones del transformador de corriente,
compruebe las terminaciones de los cables de
comunicación anaranjado y amarillo.
Alimentación del generador presente:
• Estado normal
- LED verde – Se detectó comunicación de la señal
y las cargas/aparatos pueden gestionarse después
de 5 tardanza de minuto.
• Estado de problema (consulte Resolución de
problemas)
- Ningún LED – No hay alimentación en la tarjeta de
control de tensión baja; compruebe que el cableado
esté correcto.
- LED anaranjado – No se detectó comunicación de
la señal; compruebe que el cableado esté correcto.
- LED rojo – Fallo en el sistema; verifique las
conexiones del transformador de corriente,
compruebe las terminaciones de los cables de
comunicación anaranjado y amarillo.
A
C
DE
B
