20 BRIGGSandSTRATTON.COM

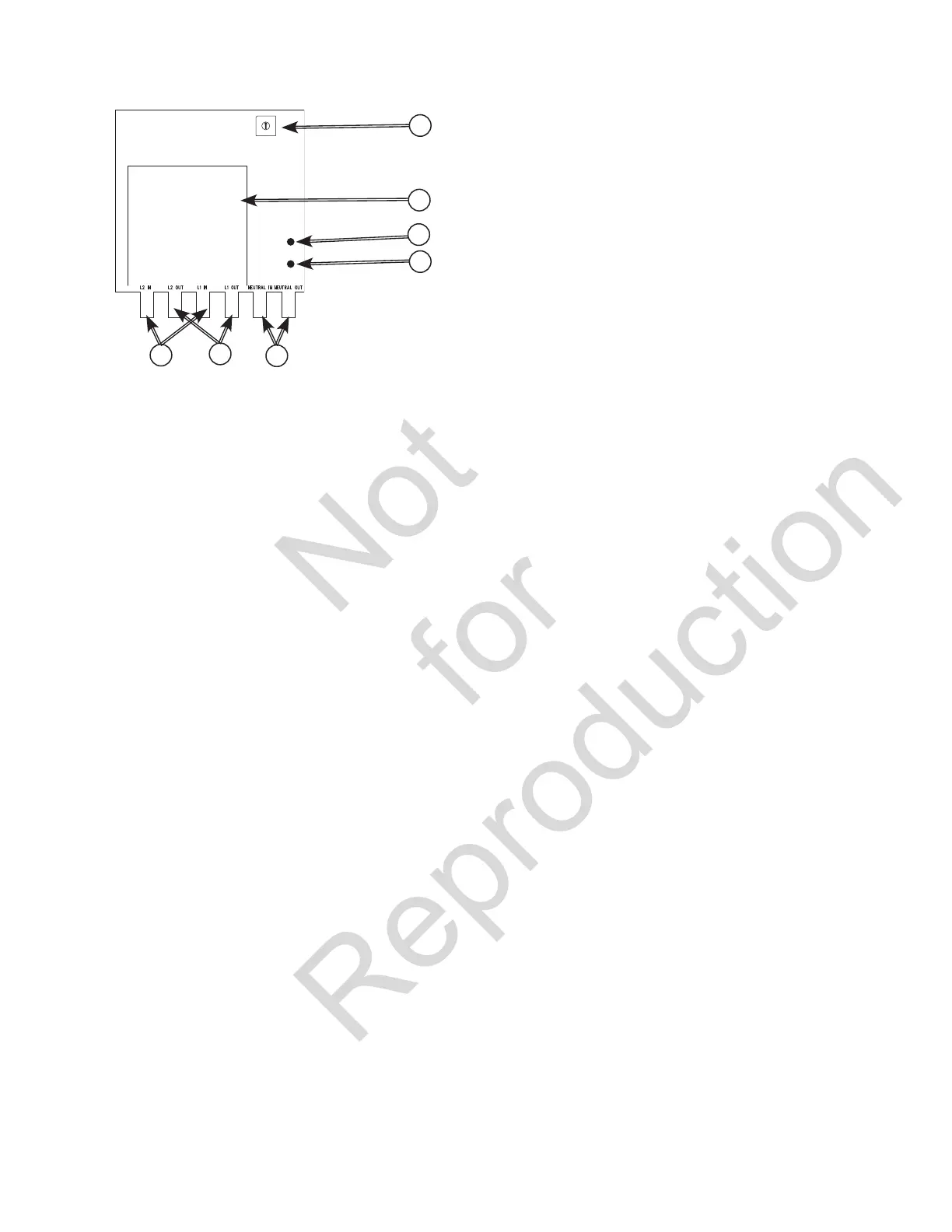

Modelos de 50 A
A – Selector de prioridad
B – Relé de 50 A
C – LED de estado del relé
D – LED de comunicación
E – Conexión neutra
F – Conexión de carga
G – Conexión de alimentación/línea
Los LED indican el estado de comunicación de la señal y el
estado de posición del relé.
Alimentación de la red pública presente:
• Estado normal
LED de estado de posición del relé
- LED verde – El relé está cerrado; alimentación
disponible para la carga/aparato.
- LED de estado de comunicación de la señal
- LED anaranjado – No hay comunicación y el
sistema Symphony II no puede gestionar las
cargas/aparatos.
• Estado de problema (consulte Resolución de
problemas)
LED de estado de posición del relé
- Ningún LED – No hay alimentación disponible
para gestionar la carga/aparato; no ha expirado la
demora de 5 minutos, compruebe que el cableado
esté correcto.
- LED rojo – Los contactos del relé de 50 A están en
el estado incorrecto; sustituya el módulo de 50 A.
LED de estado de comunicación de la señal
- Ningún LED – No hay alimentación en la tarjeta de
control de 50 A; compruebe que el cableado esté
correcto.
- LED verde – LED de avería; sustituya el módulo de
50 A.
- LED rojo – Fallo en el sistema; verifique las
conexiones del transformador de corriente,
compruebe las terminaciones de los cables de
comunicación anaranjado y amarillo.
Alimentación del generador presente:
• Estado normal
LED de estado de posición del relé
- LED verde – El relé está cerrado; alimentación
disponible para la carga/aparato.
- Ningún LED – El relé está abierto, no hay
alimentación; Symphony II está gestionando la
carga.
LED de estado de comunicación de la señal
- LED verde – Se detectó comunicación de la señal
y las cargas/aparatos están siendo gestionados
después de 5 tardanza de minuto.
• Estado de problema (consulte Resolución de
problemas)
LED de estado de posición del relé
- Ningún LED – No hay alimentación disponible
para gestionar la carga/aparato; no ha expirado la
demora de 5 minutos, compruebe que el cableado
esté correcto.
- LED rojo – Los contactos del relé de 50 A no están
en el estado correcto; sustituya el módulo de 50 A.
LED de estado de comunicación de la señal
- Ningún LED – No hay alimentación en la tarjeta de
control de 50 A; compruebe que el cableado esté
correcto.
- LED anaranjado – No se detectó comunicación de
la señal; compruebe que el cableado esté correcto.
- LED rojo – Fallo en el sistema; verifique las
conexiones del transformador de corriente,
compruebe las terminaciones de los cables de
comunicación anaranjado y amarillo.
A
D
B
C
E
G
F
