Indicateurs d’état à DEL du module à distance
Le système Symphony II ne communique pas et ne gère pas
les appareils/charges lorsque l’alimentation de service est
présente.
AVIS Lorsque vous regardez les DEL, assurez-vous des les
regarder directement et non pas à un angle.

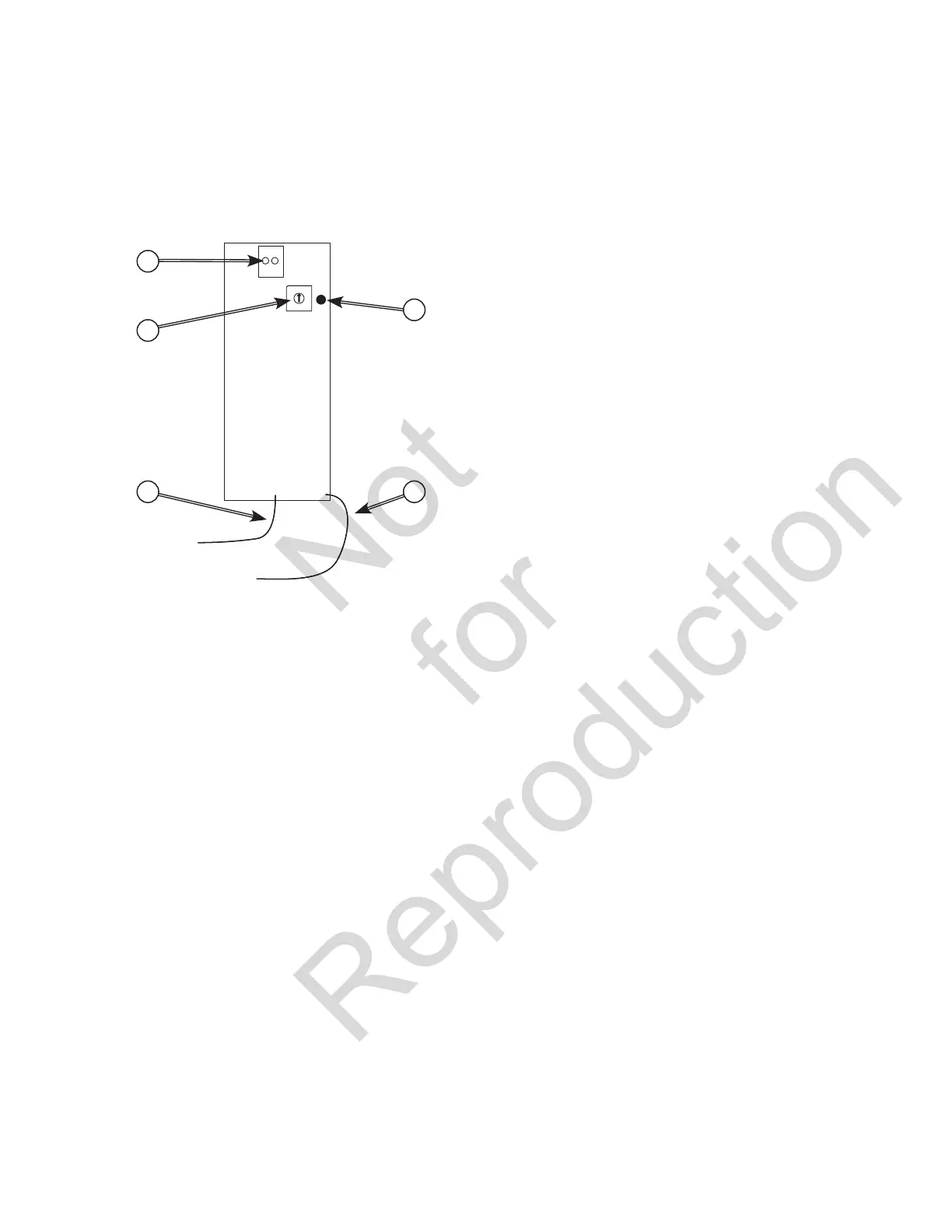

Modèles basse tension (simple et double)
A - Contacts des bornes de câblage de contrôle basse
tension
B - Sélecteur de priorités
C - DEL de communication
D - Connexion du neutre
E - Connexion de l’alimentation/ligne
La DEL indique l’état de communication du signal (C).
Alimentation de service présente :
• État normal
- DEL orange – Pas de communication et les
appareils/charges ne peuvent être gérés par le
système Symphony II
• État de problème (Voir Dépannage)
- Pas de DEL – Pas d’alimentation au tableau de
commande basse tension ; vérifiez le câblage
- DEL verte - DEL brisée; remplacez le module basse
tension
- DEL rouge – défaillance dans le système ; vérifiez
les connexions du transformateur de courant,
vérifiez la connexion des câbles de communication
orange et jaune
Alimentation de la génératrice présente :
• État normal
- DEL verte – la communication du signal est
détectée et les appareils/charges peuvent être
gérés après 5 minutes de retard
• État de problème (Voir Dépannage)
- Pas de DEL – Pas d’alimentation au tableau de
commande basse tension ; vérifiez le câblage
- DEL orange – la communication du signal n’est pas
détectée; vérifiez le câblage
- DEL rouge – défaillance dans le système ; vérifiez
les connexions du transformateur de courant,
vérifiez la connexion des câbles de communication
orange et jaune
A
C
DE
B
