21

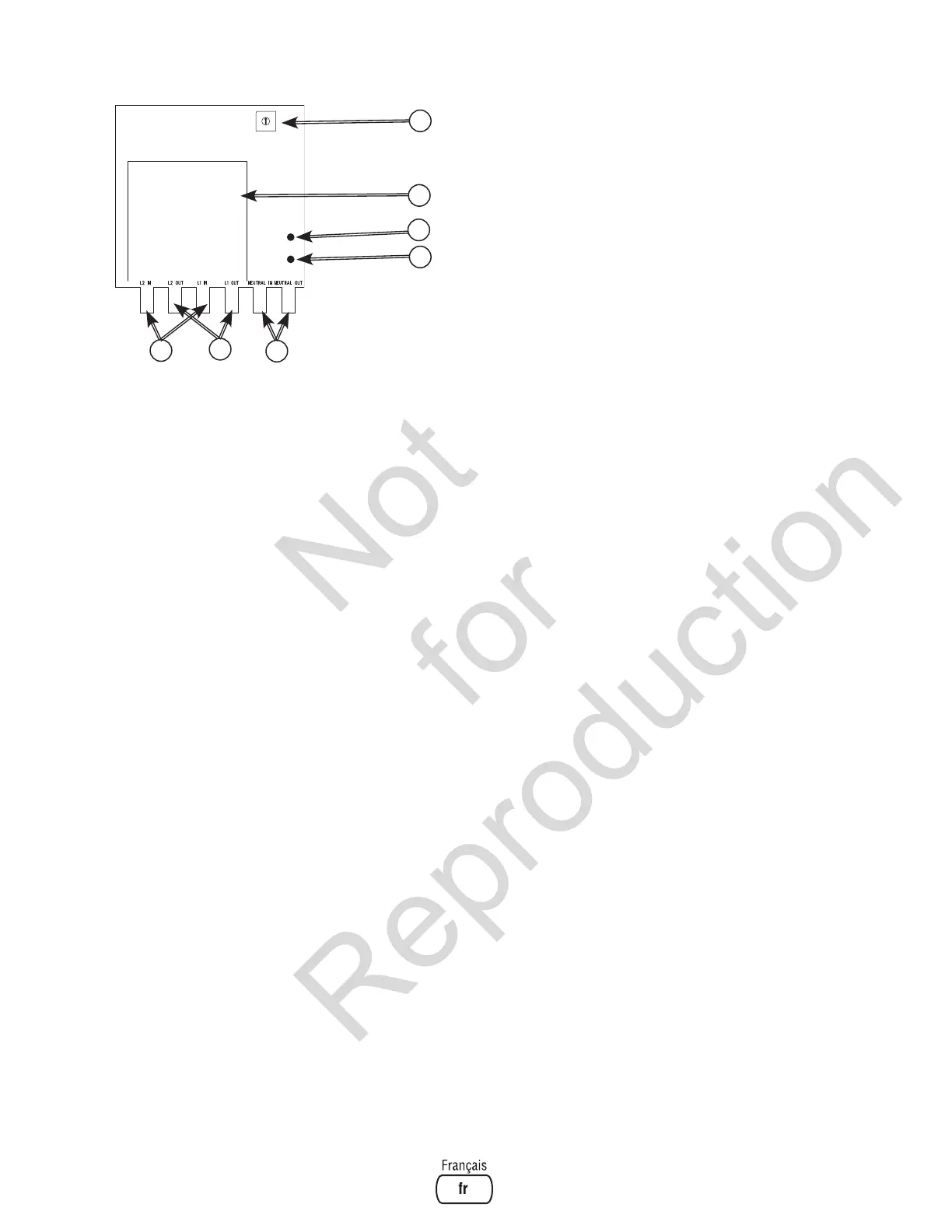

Modèles de 50 ampères
A - Sélecteur de priorités
B - Relais de 50 ampères
C - DEL d’état de relais
D - DEL de communication
E - Connexion du neutre
F - Connexion des charges
G - Connexion de l’alimentation/ligne
Les DEL indiquent l’état de communication du signal et l’état
de position des relais.
Alimentation de service présente :
• État normal
Del d’état de position de relais (C)
- DEL verte – Le relais est fermé; l’alimentation est
disponible pour l’appareil/charge
DEL d’état de communication de signal (D)
- DEL orange – Pas de communication et les
appareils/charges ne peuvent être gérés par le
système Symphony II
• État de problème (Voir Dépannage)
Del d’état de position de relais (C)
- Pas de DEL – Pas d’alimentation aux appareils/
charges gérés; le délai de 5 minutes n’est pas
expiré; vérifiez le câblage
- DEL rouge – les contacts de relais de 50 ampères
sont dans un état inapproprié; remplacez le module
de 50 ampères
DEL d’état de communication du signal (D)
- Pas de DEL - Pas d’alimentation au tableau de
commande de 50 ampères; vérifiez le câblage
- DEL verte - DEL brisée; remplacez le module de 50
ampères
- DEL rouge – défaillance dans le système; vérifiez
les connexions du transformateur de courant,
vérifiez la connexion des câbles de communication
orange et jaune
Alimentation de la génératrice présente :
• État normal
Del d’état de position de relais (C)
- DEL verte – Le relais est fermé; l’alimentation est
disponible pour l’appareil/charge
- Pas de DEL – Le relais est ouvert; pas
d’alimentation, Symphony II gère la charge
DEL d’état de communication du signal (D)
- DEL verte – La communication du signal est
détectée et les appareils/charges sont gérés après
5 minutes de retard
• État de problème (Voir Dépannage)
Del d’état de position de relais (C)
- Pas de DEL – Pas d’alimentation aux appareils/
charges gérés; le délai de 5 minutes n’est pas
expiré; vérifiez le câblage
- DEL rouge – les contacts de relais de 50 ampères
sont dans un état inapproprié; remplacez le module
de 50 ampères
DEL d’état de communication du signal (D)
- Pas de DEL - Pas d’alimentation au tableau de
commande de 50 ampères; vérifiez le câblage
- DEL orange - la communication du signal n’est pas
détectée; vérifiez le câblage
- DEL rouge – défaillance dans le système; vérifiez
les connexions du transformateur de courant,
vérifiez la connexion des câbles de communication
orange et jaune
A
D
B
C
E
G
F
Not
for
Reproduction
