4. Vérifiez si le signal reçu par le module à distance est
réglé à la priorité un. Suivez les directives de test pour
chaque module :
Module de 50 ampères : Les contacts de relais seront
fermés. Les Del de relais et de communication seront
vertes. L’appareil/charge sera alimenté.
Module basse tension (simple et double) :
Vérifiez la continuité entre les contacts du câblage
de commande de la basse tension (A). La DEL de
communication sera verte. L’appareil/charge sera
alimenté.
5. Appuyez sur le bouton TEST sur le tableau de
commande du système Symphony II. La DEL de la
priorité 1 (C) et la charge connectée au module à
distance réglé à la priorité 1 s’éteindront.
Module de 50 ampères : Lorsqu’éteint, la DEL du
relais est éteinte. La DEL d’état de communication sera
verte.
Module basse tension (simple et double) :
Lorsqu’éteint, la DEL d’état de communication sera
verte. Il n’y aura pas de continuité entre les contacts de
basse tension.
La DEL de la priorité 2 (D) et la charge connectée au
module à distance réglé à la priorité 2 s’allumeront.
Répétez l’étape 4 pour chaque numéro de priorité géré.
6. Chaque fois que vous appuyez sur le bouton TEST, le
cycle se poursuit et la priorité du degré inférieur suivant
est exécutée jusqu’à la priorité 8. Après la priorité 8,
appuyez sur le bouton TEST une fois pour quitter le
mode d’essai. Le système se réinitialise ensuite et est
prêt pour l’ajout de charges en 5 minutes.
7. Pour revenir à l’alimentation de service, réglez le
disjoncteur de l’alimentation de service sur « ON ».
Toutes les charges gérées seront mises en arrêt et
remises en marche après 5 minutes.
Commandes
Outre un levier d’arrêt manuel, il n’y a pas de commande
manuelle car le commutateur de transfert est automatique.
La commande manuelle de priorité ne peut être effectuée
que par des professionnels agréés. Des renseignements sur
l’utilisation du levier peuvent être obtenus en téléphonant au
service technique au 800-743-4115.

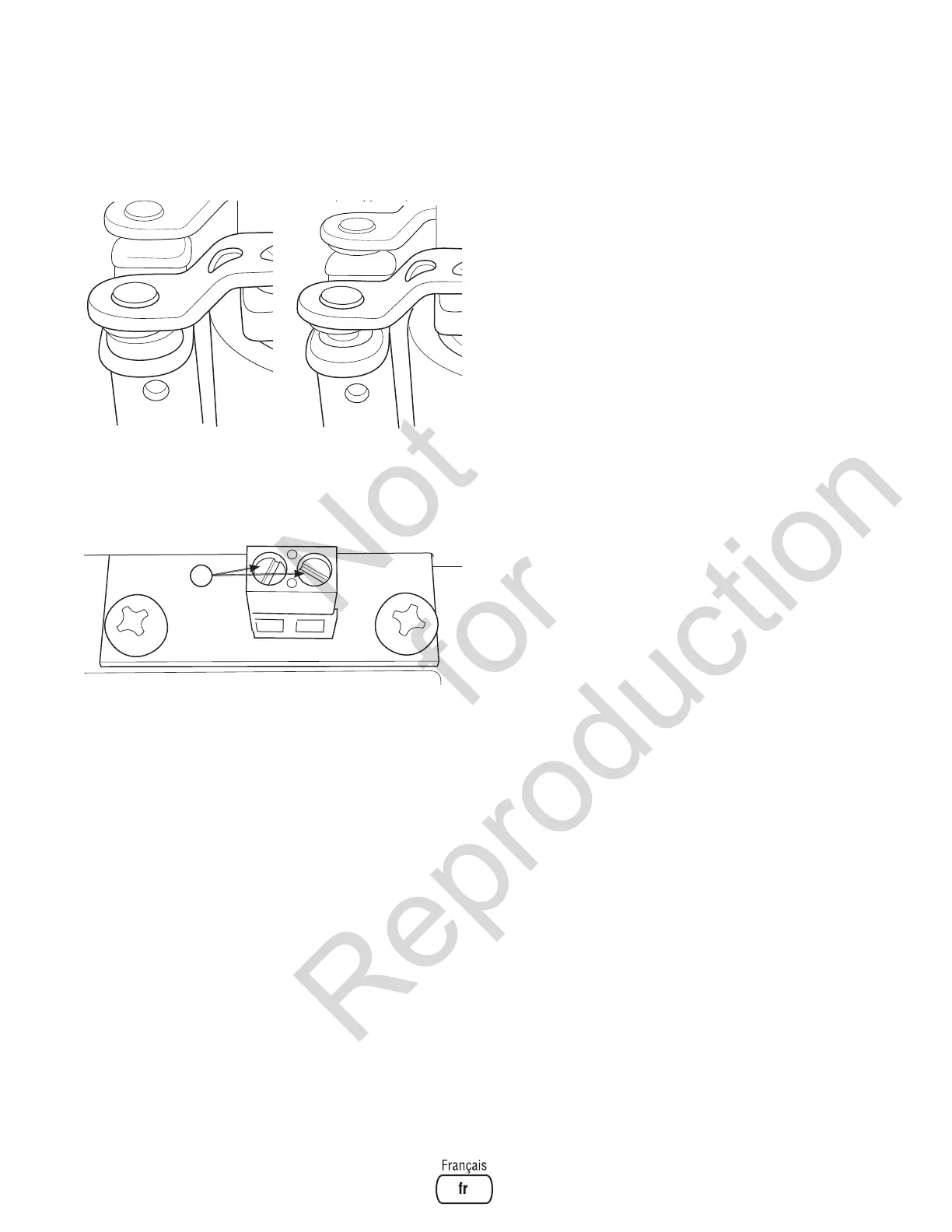

fermés ouvert
