Composants
Veuillez lire le manuel d'utilisation dans son intégralité avant de tenter de monter ou de faire fonctionner
votre nouvelle pompe à eau.

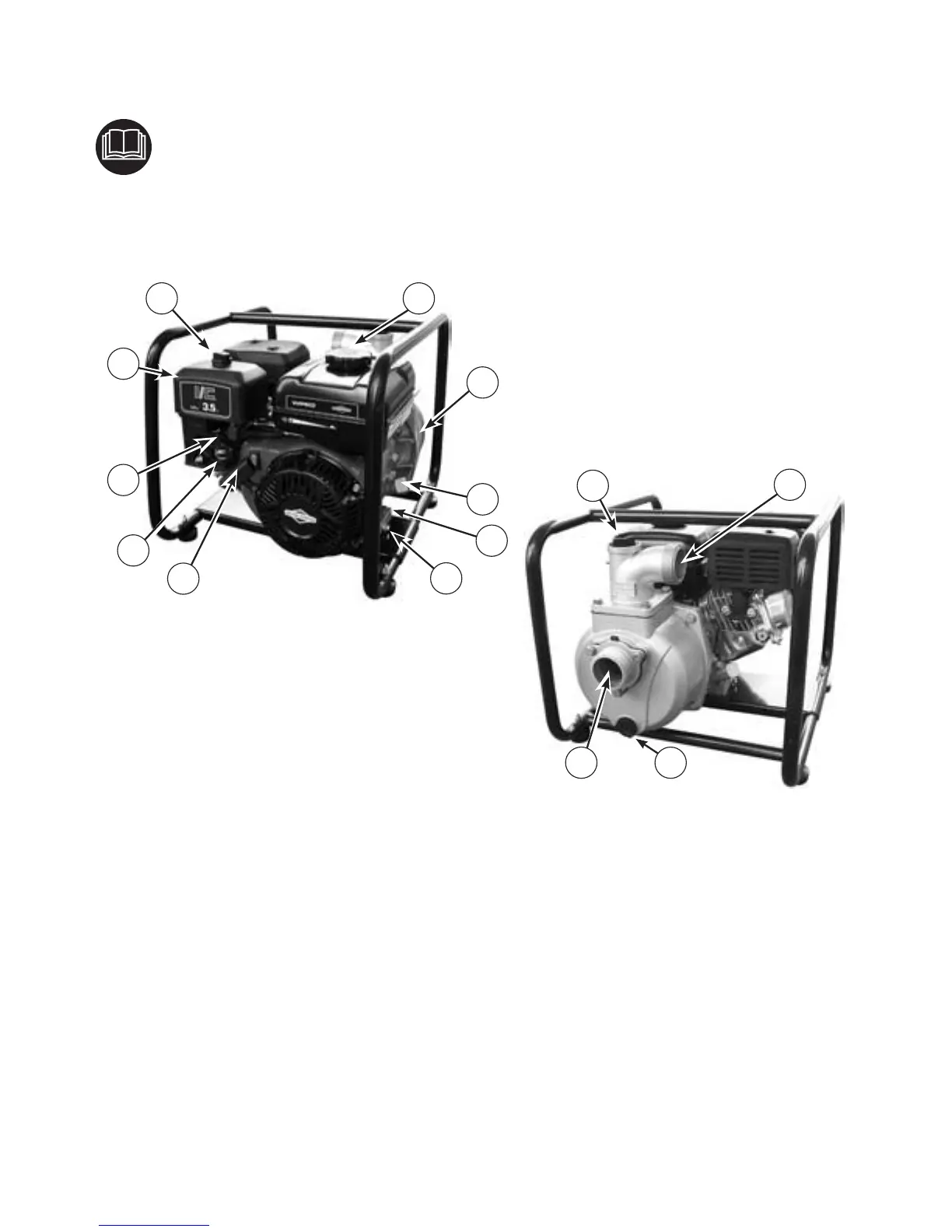

Comparez les illustrations avec votre pompe à eau pour vous familiariser avec l'emplacement de différentes
commandes et ajustements. Conservez ces instructions à titre de référence.
A - Bouchon de remplissage — Remplir la pompe avec de
l'eau afin de l'amorcer avant le démarrage.
B - Orifice de refoulement — Connecter les tuyaux de
refoulement à cet endroit.
C - Orifice d'aspiration — Connecter le tuyau d'aspiration
renforcé à cet endroit.
D - Bouchon de vidange d'eau — Retirer pour évacuer
l'eau de vidange de la pompe et pour rincer les
composants internes avec de l'eau propre.
E - Bougie d'allumage — Toujours déconnecter le câble de
la bougie d'allumage avant d'effectuer une réparation ou
une opération de maintenance sur la pompe à eau.
F - Informations moteur — Indiquent le modèle, le type et
le numéro de code du moteur.
G - Filtre à air — Protège le moteur en filtrant la poussière et
les débris dans l'air d'admission.
H - Lanceur manuel — Utilisé pour démarrer le moteur à la
main.
J - Étiquette d'identification — Indique le modèle et le
numéro de série de la pompe à eau.
K - Commandes du moteur — Utilisées pour démarrer et
arrêter le moteur, ainsi que pour régler sa vitesse.
L - Réservoir à carburant — Remplir le réservoir d'essence
M - Orifice de vidange d’huile — Évacuer l’huile moteur à
cet endroit.
N - Orifice de remplissage d’huile — Vérifier le niveau
d’huile et en ajouter à cet endroit.
O - Robinet de carburant — Utilisé pour ouvrir et couper
l’alimentation en carburant vers le moteur.
A
B
C
D
E
G
M
K
H
L
J
N
F
O
