5
Operating and fault indications
MCM10
17
5.5
Replacing the fuse for the heating
zone pump connection
B
Interrupt the power supply.
B
Open the MCM10 module cover (master) (
Æ
Fig.
6,
page
6).
B
Replace fuse [1] with one of the same type (5
AF,
ceramic, filled with sand). A spare fuse [2] is provide
d
in the MCM10 module cover.

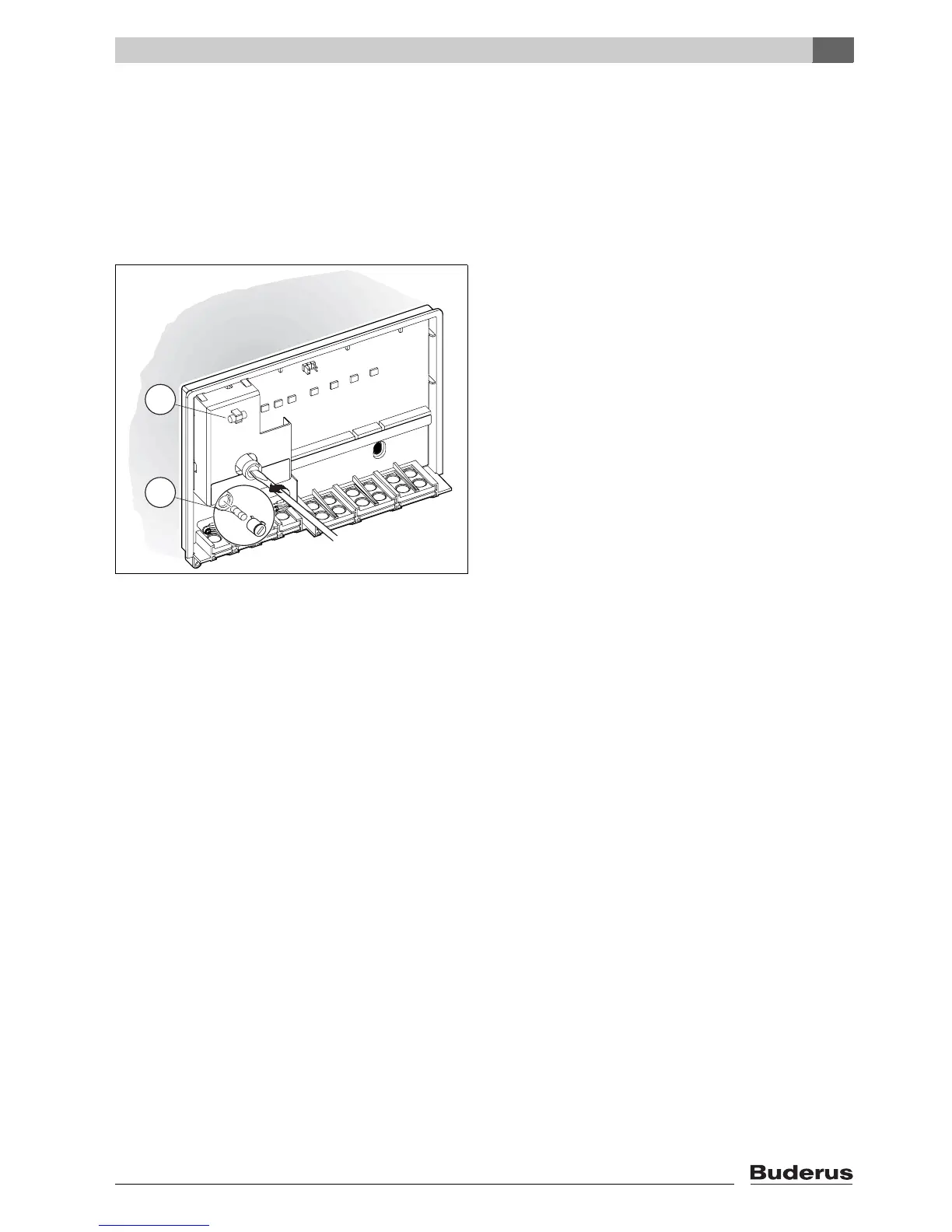

Fig. 11
Repla
cing the fuse
B
Close the MCM10 module cover (
Æ
Fig.
6, page
6).
7 746 800 090-1
1.1O
1
2
16
18
Table of Contents
English
2
Default Chapter
2
Table of Contents
2
Safety Instructions
3
Connection
4
2 Details about the MCM10 Module
4
Declaration of Conformity
4
Information Regarding the Documentation
4
Proper Use
4
Scope of Delivery
4
Accessories
4
Technical Specifications
5
General
5
Dimensions
5
Power Connection Parameters
5
Measurement Values Supply Temperature Sensor
5
Measurement Values Outdoor Temperature Sensor
5
System Integration of the MCM10
6
Principles of Cascade Control
6
Heating Controls for MCM10 Cascade Systems
6
Water Heating with MCM10 Cascade Systems
6
Internal Frost Protection Function
6
Control of One Heating Pump
7
External Switching Contact
7
System Versions Overview
7
Connection of Additional Modules in Case of Heating System Controls with 2-Wire BUS Control
9
3 Installation
10
Wall Mounting
10
Making the Electrical Connections
11
Connection of the Low Voltage Part with BUS Connections
11
120 V AC Connection
11
Connection of a Remote Fault Indication with Optical and Acoustic Signal
12
Electrical Connection of the Outdoor Temperature Sensor
12
Electrical Connection of the Supply Temperature Sensor
12
Electrical Connection of the External Switching Contact
12
Disposal
12
Installing Other Accessories
12
4 Start-Up and Shut-Down
13
Configuration
13
Commissioning
13
Configuration Reset
13
Shutting down
13
5 Operating and Fault Indications
14
Operating and Fault Indications Via the Heating Appliance Displays
14
Fault Message Via the Remote Fault Indication
14
Operating and Fault Indications Via LED
14
Operating and Fault Indications Via the RC35
16
Français
20
Symboles
21
Explication des Symboles
21
Mesures de Sécurité
21
2 Caractéristiques du Module MCM10
22
Informations Sur la Documentation
22
Utilisation Conforme
22
Pièces Fournies
22
Accessoires
22
Caractéristiques Techniques
23
Généralités
23
Dimensions
23
Paramètres du Raccordement Électrique
23
Valeurs Mesurées Par la Sonde de Température de Départ
23
Valeurs de Résistance de la Sonde de Température Extérieure
23
Intégration du Système de L' MCM10
24
Principe de Fonctionnement de la Régulation en Cascade
24
Régulation du Chauffage Sur Les Systèmes en Cascade MCM10
24
Production D'eau Chaude Avec Les Systèmes en Cascade MCM10
24
Fonction Antigel Intégrée
24
Commande D'un Circulateur Secondaire
25
Contact de Commutation Externe
25
Vue D'ensemble des Variantes du Système
25
Raccordement D'autres Modules À un Thermostat Avec Commande BUS Bifilaire
27
3 Installation
28
Montage
28
Montage Au Mur
28
Branchement Électrique
29
Raccordement de Pièce À Basse Tension Avec Connexion BUS
29
Raccord 120 V CA
29
Raccordement D'un Système de Signalement À Distance Avec Alarmes Visuelles Et Acoustiques
30
Raccordement Électrique de la Sonde de Température Extérieure
30
Raccordement Électrique de la Sonde Départ
30
Raccordement Électrique du Contact de Commutation Externe
30
Recyclage
30
Montage des Accessoires
30
4 Mise en Service Et Mise Hors Service
31
Configuration
31
Mise en Service
31
Réinitialisation de la Configuration
31
Mise Hors Service
32
5 Indication de Fonctionnement Et de Panne
33
Indication de Fonctionnement Et de Panne Via L'écran des Chaudières
33
Indication des Pannes Via Le Système de Signalement À Distance
33
Indication de Fonctionnement Et de Panne Via Les LED
33
Indication de Fonctionnement Et de Panne Via Le RC35
35
Remplacement du Fusible Pour Le Raccordement du Circulateur Secondaire
36
6 Protection de L'environnement
37
7 Annexes
38
