35

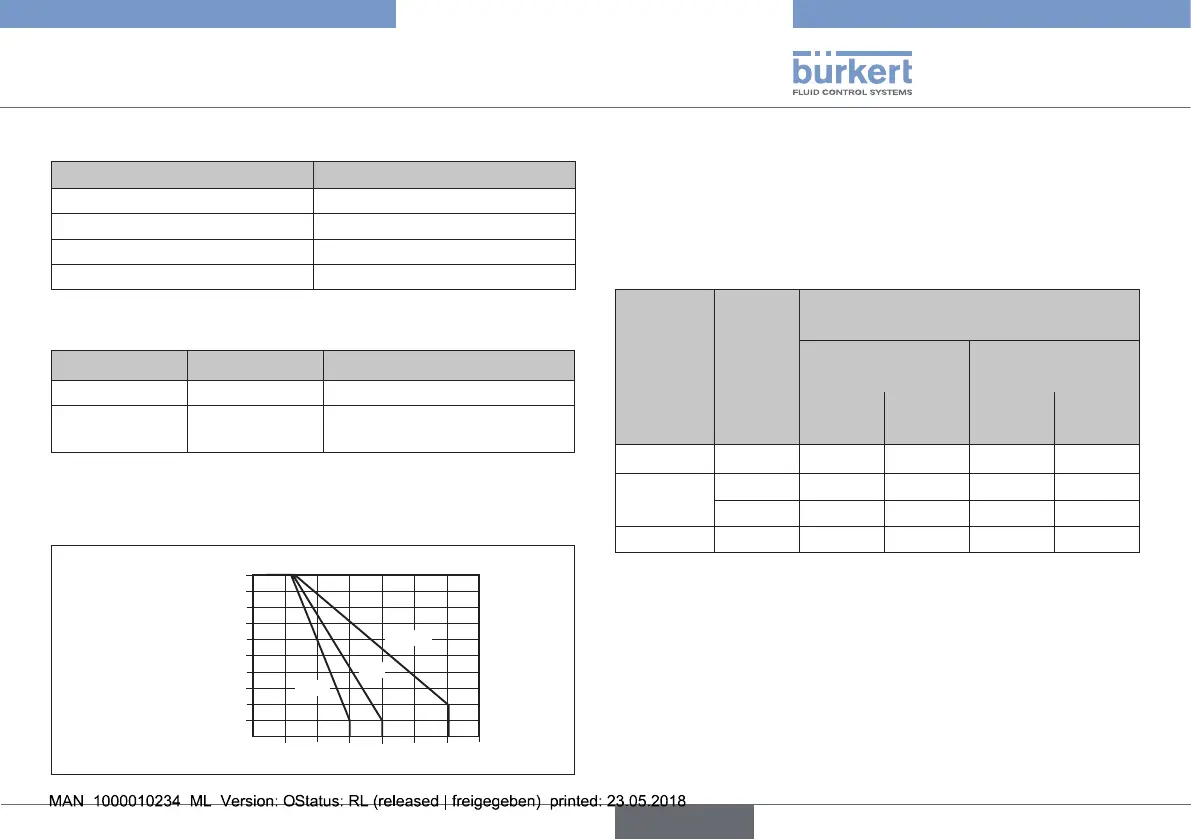

Technische Daten
Maximal zulässiger Mediumsdruck bei Steuerfunktion A
Die Werte sind gültig für Gehäuse aus:
Kunststoff,
VA-Schmiedestahl, VA-Feinguss und VA-Blockmaterial sowie
VA Rohrumformgehäuse mit Muffe, DIN-Vorschweißflansch und
Schweißanschluss nach EN ISO 1127 (ISO 4200)
Nennweite
(Membran-
größe)
DN
[mm]
Antriebs-
größe ø
[mm]
Max. dichtgehaltener Mediumsdruck
[bar]
Druck einseitig
anstehend
Druck beidseitig
anstehend
EPDM/
FKM
PTFE EPDM/
FKM
PTFE
65 175 8,0 5,0 5,0 4,5
80
175 5,0 4,5 2,5 2,0
225 10,0 10,0 6,0 4,5
100 225 8,0 4,0 3,5 1,5
Tab. 4: Maximal zulässiger Mediumsdruck SFA
Mediumstemperatur für Gehäuse:
Gehäusewerkstoff
Temperatur
Edelstahl -10 ... +140 °C
PVC (siehe PT-Diagramm) -10 ... +60 °C
PVDF (siehe PT-Diagramm) -10 ... +120 °C
PP (siehe PT-Diagramm) -10 ... +80 °C
Tab. 2: Mediumstemperatur für Gehäuse
Mediumstemperatur für Membranen:
Werkstoff
Temperatur Bemerkungen
EPDM / PTFE -10 ... +130 °C Dampfsterilisation bis +150 °C
FKM -5 ... +130 °C
Trocken bis +150 °C
Sonst nur kurz bis +150 °C
Tab. 3: Mediumstemperatur für Membranen
6.3.2 Maximal zulässiger Mediumsdruck
Zulässiger Mediumsdruck in Abhängigkeit zur Mediumstemperatur.
DN 65 - 100
10
8
6
4
2
20 40 60
80
100 120
140
PVC
PVDF
PP
Mediumsdruck [bar]
Temperatur [°C]:
Bild 3: Diagramm Mediumsdruck / Mediumstemperatur
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
deutsch
