Aufbau und Funktion

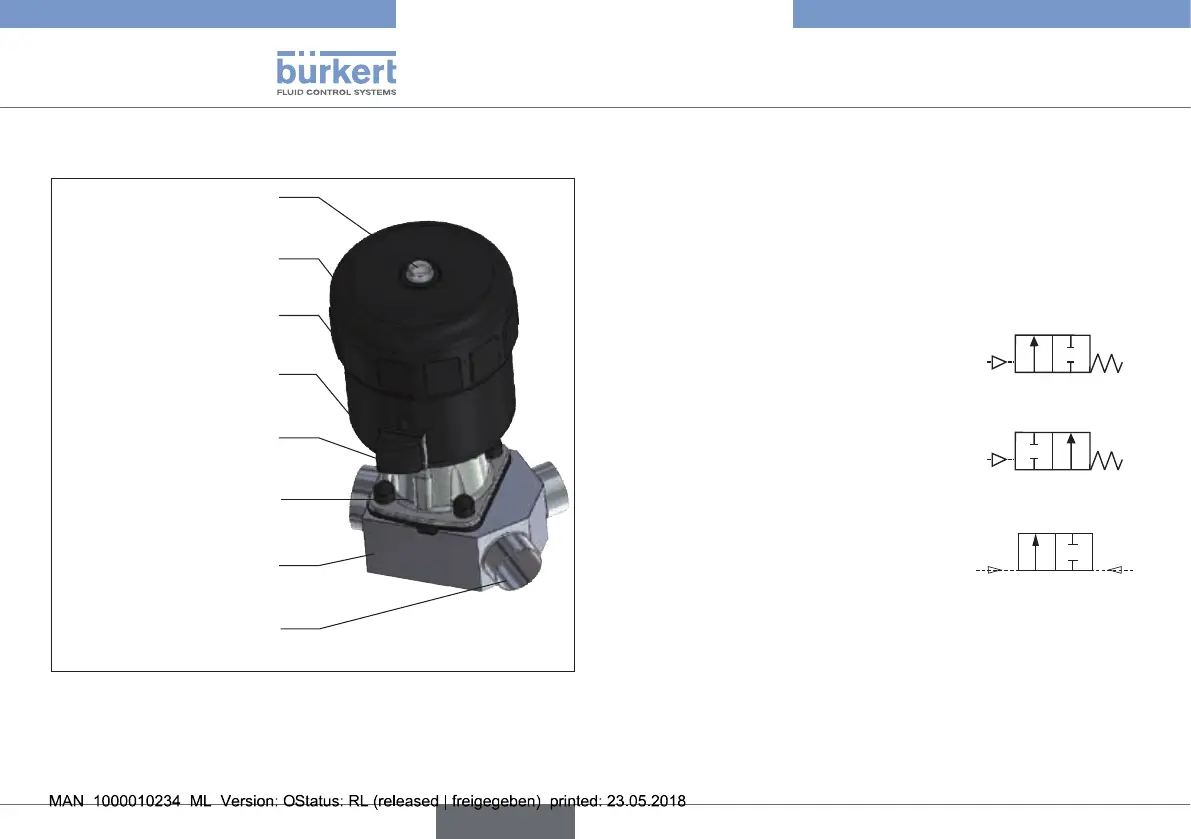

7.1.4 Y-Ventil Typ 2037
Klarsichthaube mit
Stellungsanzeige
Antriebsdeckel
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)
Membransockel
Y-Ventilgehäuse
Antriebsgehäuse
Leitungsanschluss
Bild 11: Aufbau und Beschreibung Typ 2037
7.2 Funktion
Federkraft (SFA) oder pneumatischer Steuerdruck (SFB und SFI)
erzeugen die Schließkraft des Membrandruckstücks. Über eine Spindel,
die mit dem Antriebskolben verbunden ist, wird die Kraft übertragen
und das Ventil geöffnet oder geschlossen.
7.2.1 Steuerfunktionen
Steuerfunktion A (SFA)
In Ruhestellung durch Federkraft geschlossen
A
P
Steuerfunktion B (SFB)
In Ruhestellung durch Federkraft geöffnet
B
P
Steuerfunktion I (SFI)
Doppeltwirkender Antrieb ohne Feder
P
A
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
