Aufbau und Funktion
6.4 Allgemeine Technische Daten
Werkstoffe
Gehäuse
Typ 2030 PP, PVC, PVDF
Typ 2031
Edelstahl-Feinguss (VG), Schmiedestahl (VS)
Typ 2031 K Edelstahl-Rohrumformgehäuse (VA)
Typ 2032, 2033, 2037 Edelstahl-Blockmaterial
Antrieb PA
Dichtelemente Antriebe NBR
Membran EPDM, PTFE, FKM
Anschlüsse
Steuerluftanschluss G1/4
Mediumsanschluss Schweißanschluss: nach DIN EN 1127
(ISO 4200), DIN 11850 R2
andere Anschlüsse auf Anfrage
Medien
Steuermedium neutrale Gase, Luft
Durchflussmedien Typ 2030:
verschmutzte und aggressive Medien
Typ 2031, 2031 K, 2032, 2033 und 2037:
verschmutzte, aggressive, hochreine, sterile
Medien u. Medien mit höherer Viskosität.
Einbaulage beliebig, vorzugsweise Antrieb nach oben
Bodenablassventil Typ 2033:
Antrieb nach unten
7 AUFBAU UND FUNKTION
7.1 Aufbau
7.1.1 2/2-Wege Ventil Typ 2030, 2031 und
2031 K
Das kolbengesteuerte Membranventil besteht aus einem pneumatisch
betätigten Kolbenantrieb und einem 2/2-Wege-Ventilgehäuse.

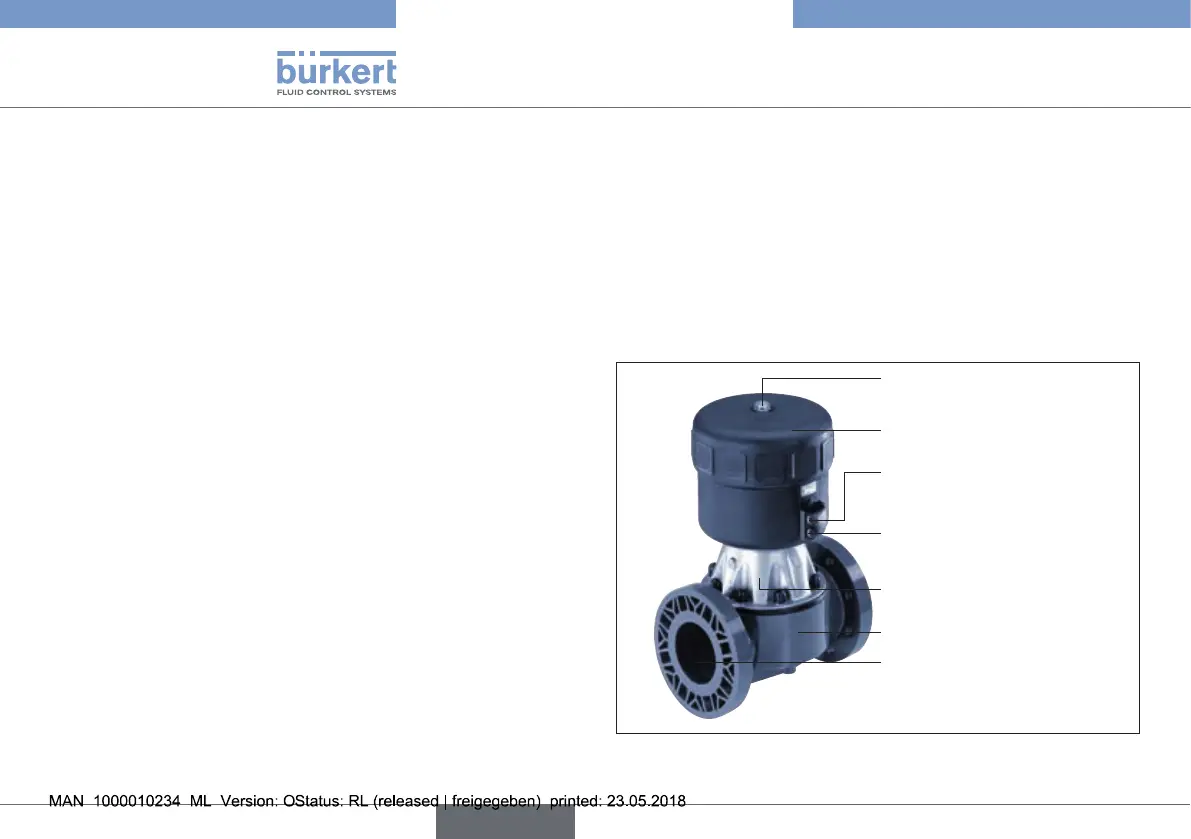

Klarsichthaube mit
Stellungsanzeige
Antriebsgehäuse mit Deckel
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)
Membransockel
Membrangehäuse
Leitungsanschluss
Bild 8: Aufbau und Beschreibung des Membranventils
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
