46
Montage

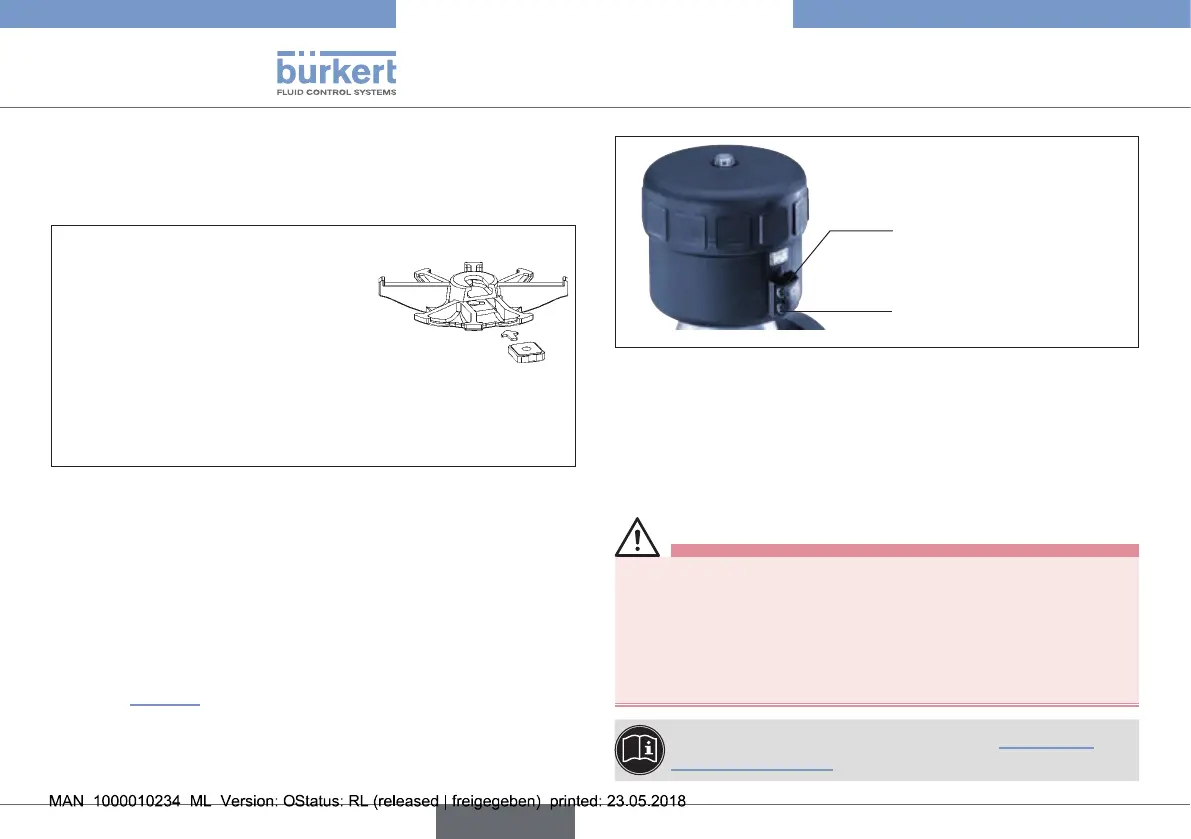

VA-Einlegeteil (nur bei Geräten ohne Membran und Gehäuse)
Wenn Sie ein Gerät ohne Membran und Gehäuse bestellt und erhalten
haben, ist diesem ein VA-Einlegeteil (Bestell-Nr. 648 864) beigelegt.
Verwendung einer EPDM /
FKM-Membrane:
→ Legen Sie das VA-Einlegeteil beim
Aufbau eines Geräts mit Elastomer-
membran (EPDM / FKM) in die Nut
des Druckstücks ein.
Verwendung einer PTFE-Membrane:
→ Bei Verwendung einer PTFE-
Membrane ist das Einlegeteil nicht
erforderlich.
Einlegeteil
8.3.2 Anschluss des Steuermediums
Steuerfunktion A:
→ Steuermedium an unteren Anschluss anschließen.
Steuerfunktion B:
→ Steuermedium an oberen Anschluss anschließen.
Steuerfunktion I:
→ Steuermedium am oberen und unteren Anschluss anschließen
(siehe „Bild 18“).
→ Druck am oberen Anschluss schließt das Ventil.
→ Druck am unteren Anschluss öffnet das Ventil.
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)
Bild 18: Pneumatischer Anschluss
Steuerluftschlauch:
Es können Steuerluftschläuche der Größen 6/4 mm bzw. 1/4“ ver-
wendet werden.
8.4 Demontage
GEFAHR!
Verletzungsgefahr durch Mediumsaustritt (Säure, Lauge,
heiße Medien)!
Der Ausbau des Geräts unter Druck ist wegen plötzlicher Druck-
entladung oder Mediumsaustritt gefährlich.
▶ Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
▶ Leitungen vollständig entleeren.
Der Austausch der Membran ist im Kapitel „11 Instand-
haltung“ auf Seite 48 beschrieben.
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
