Structure et mode de fonctionnement
6.4 Caractéristiques techniques générales
Matériaux
Corps
Type 2030 PP, PVC, PVDF
Type 2031 Acier inoxydable –
coulée de précision (VG), acier forgé (VS)
Type 2031 K Acier inoxydable - corps de déformation
de tuyaux (VA)
Type 2032, 2033, 2037 Bloc - acier inoxydable
Actionneur PA
Éléments d‘étanchéité
actionneurs NBR
Membrane EPDM, PTFE, FKM
Raccordements
Raccord d‘air de
commande G1/4
Raccord de fluide Raccord soudé : selon DIN EN 1127 (ISO
4200), DIN 11850 R2
autres raccords sur demande
Fluides
Fluide de commande gaz neutres, air
Fluides de débit Type 2030 ; fluides encrassés et agressifs
Types 2031, 2031 K, 2032, 2033 et
2037 ; fluides encrassés, agressifs, de
pureté élevée, stériles et fluides ayant une
viscosité élevée.
Position de montage au choix, de préférence actionneur vers le
haut
Vanne de fond de cuve type 2033 :
Actionneur vers le bas
7 STRUCTURE ET MODE DE
FONCTIONNEMENT
7.1 Structure
7.1.1 Vanne 2/2 voies Type 2030, 2031 et
2031 K
La vanne à membrane commandée par piston est composée d‘un
actionneur par piston à commande pneumatique et d‘un corps de
soupape 2/2.
Capot transparent avec
indicateur de position
Corps d‘actionneur avec le
couvercle
Raccord d‘air de commande
supérieur (pour CFB et CFI)
Raccord d‘air de commande
inférieur (pour CFA et CFI)
Socle membrane
Corps à membrane
Raccord de conduite

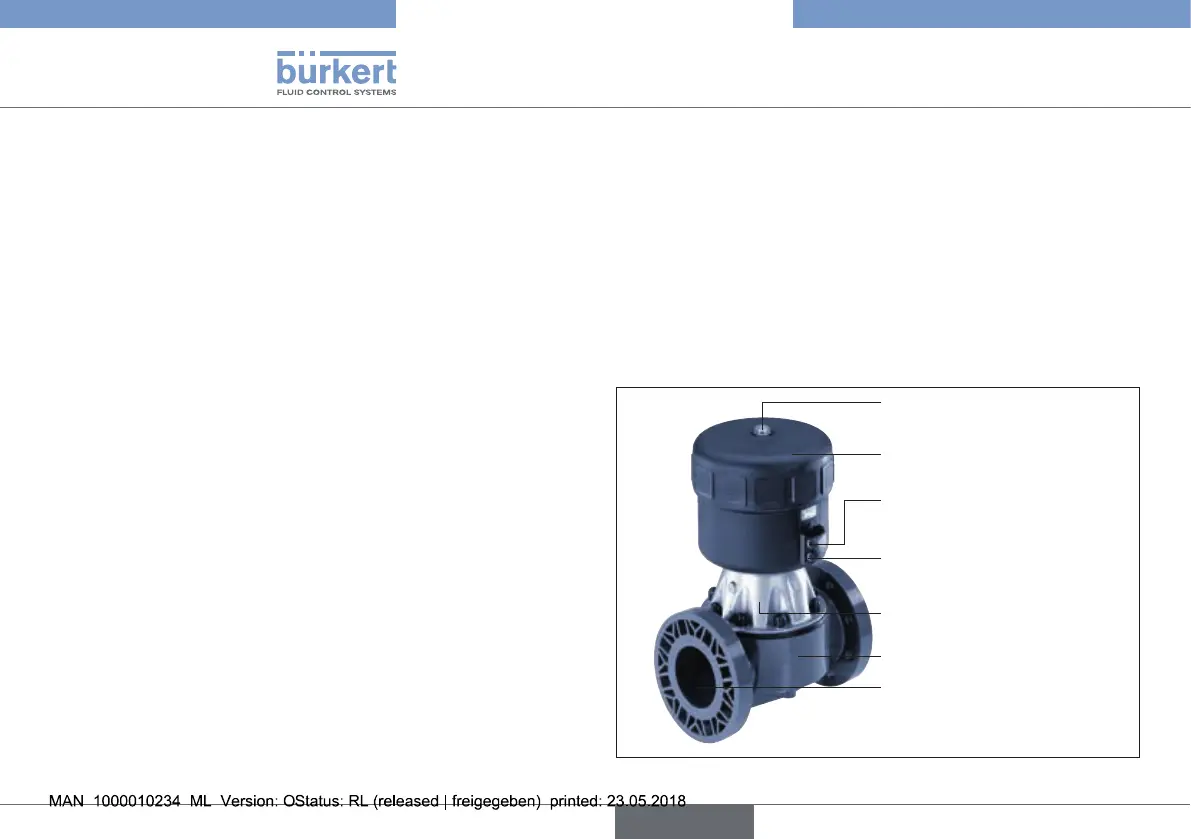

Fig. 8 : Structure et description
Type 2030, 2031, 2031 K, 2032,
2033, 2037
