Caractéristiques techniques
Fonction de commande B (CFB)
REMARQUE !
Important pour la durée de vie de la membrane !
• Ne sélectionnez pas une pression de commande plus grande
que cela n'est nécessaire.
DN 65 / Ø 125
DN 65 / Ø 175
DN 80 / Ø 175
DN 100 / Ø 175
Membrane en élastomère
Taille de la membrane / Diamètre de l‘actionneur
Pression de commande [bar]
Pression de fluide [bar]
10
9
8
7
6
5
4
3
2
1
0
0 1.0 2.0 3.0 4.0 5.0 6.0 7.0

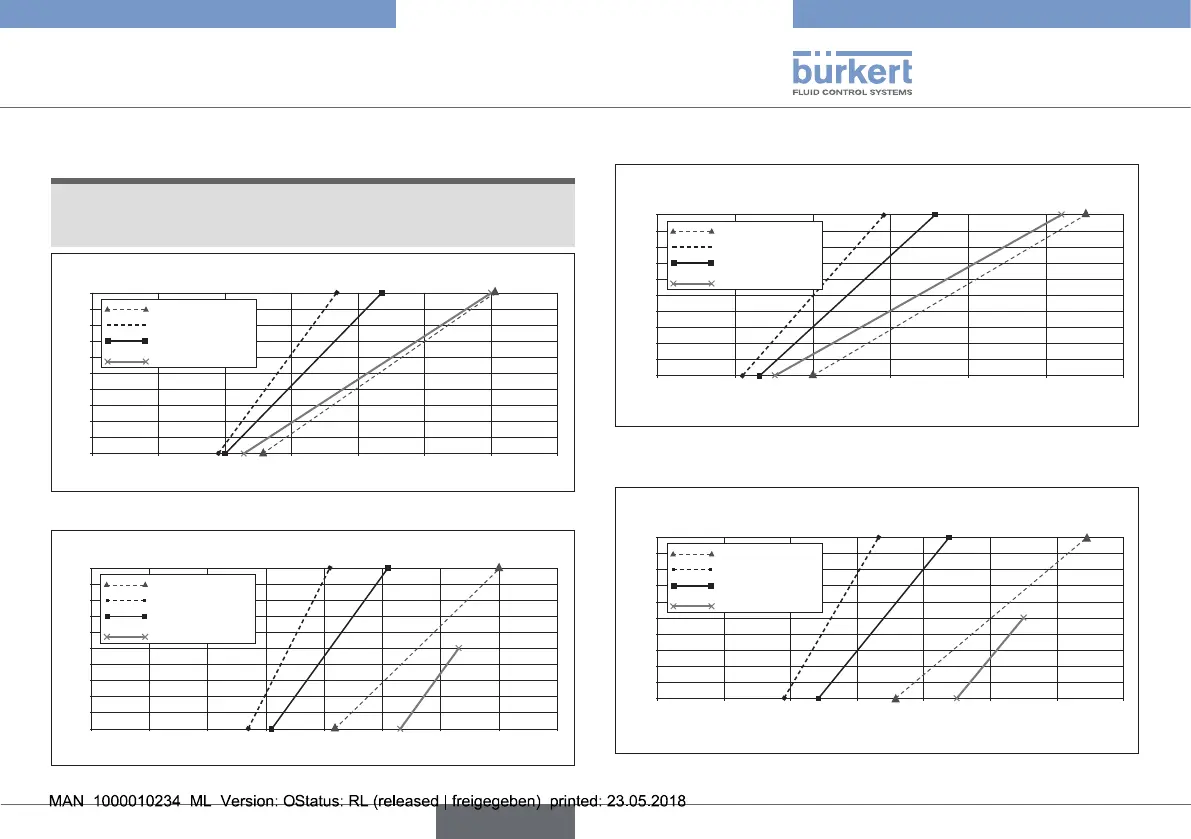

Fig. 4 : Fonction de commande B - membrane en élastomère
DN 65 / Ø 125
DN 65 / Ø 175
DN 80 / Ø 175
DN 100 / Ø 175
Membrane PTFE
Taille de la membrane / Diamètre de l‘actionneur
Pression de commande [bar]
Pression de fluide [bar]
10
9
8
7
6
5
4
3
2
1
0
0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0
Fig. 5 : Fonction de commande B, Membrane PTFE
Fonction de commande I
DN 65 / Ø 125
DN 65 / Ø 175
DN 80 / Ø 175
DN 100 / Ø 175
Membrane en élastomère
Taille de la membrane / Diamètre de l‘actionneur
Pression de commande [bar]
Pression de fluide [bar]
10
9
8
7
6
5
4
3
2
1
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Fig. 6 : Fonction de commande I - Membrane en élastomère
DN 65 / Ø 125
DN 65 / Ø 175
DN 80 / Ø 175
DN 100 / Ø 175
Membrane PTFE
Taille de la membrane / Diamètre de l‘actionneur
Pression de commande [bar]
Pression de fluide [bar]
10
9
8
7
6
5
4
3
2
1
0
0 1.0 2.0 3.0 4.0 5.0 6.0 7.0
Fig. 7 : Fonction de commande I - Membrane PTFE
Type 2030, 2031, 2031 K, 2032,
2033, 2037
