Montage
Vorgehensweise bei Steuerfunktion A
→ Unteren Steuerluftanschluss mit Druckluft (Wert wie auf dem
Typschild angegeben) beaufschlagen (siehe „Bild 17“).
→ Antrieb auf das Gehäuse setzen.
→ Die Gehäuseschrauben über Kreuz leicht anziehen, bis die
Membran zwischen Gehäuse und Antrieb anliegt.
Schrauben noch nicht festziehen.
→ Das Membranventil zweimal schalten, damit die Membran richtig
anliegt.
→ Ohne Druckbeaufschlagung die Gehäuseschrauben bis zum
zulässigen Anziehdrehmoment anziehen (siehe „Tab. 7“).
→ Unteren Steuerluftanschluss mit Druckluft (Wert wie auf dem Typ-
schild angegeben) beaufschlagen.
→ Das Anziehdrehmoment der Schrauben nochmals überprüfen.
Vorgehensweise für Antrieb mit Steuerfunktion B und I:
→ Antrieb auf das Gehäuse setzen.
→ Die Gehäuseschrauben ohne Druckbeaufschlagung über Kreuz
leicht anziehen, bis die Membran zwischen Gehäuse und Antrieb
anliegt.
Schrauben noch nicht festziehen.
→ Oberen Steuerluftanschluss mit Druckluft (Wert wie auf dem Typ-
schild angegeben) beaufschlagen (siehe „Bild 17“).
→ Das Membranventil zweimal schalten.
→ Die Gehäuseschrauben bis zum zulässigen Anziehdrehmoment
anziehen (siehe „Tab. 7“).
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)

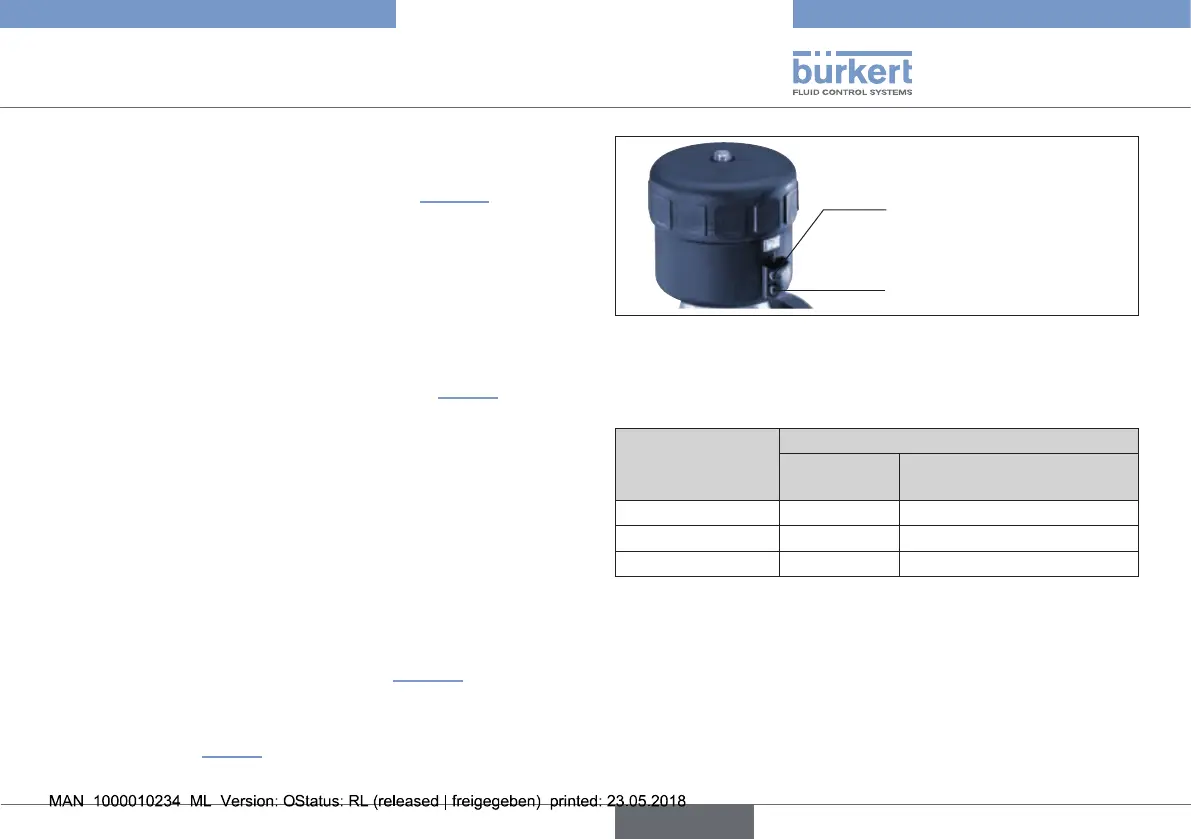

Bild 17: Steuerluftanschluss
Anziehdrehmomente für Kunstoffgehäuse, VA-Rohrgehäuse
(VA) und Schmiedegehäuse
Nennweite
(Membrangröße)
DN [mm]
Anziehdrehmoment [Nm] (Richtwerte)
EPDM/FKM PTFE/advanced PTFE/
kaschiertes advanced PTFE
65 20 30
80 30 40
100 40 50
Tab. 7: Anziehdrehmomente für Membranen
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
