Aufbau und Funktion
7.1.2 T-Ventil Typ 2032
Klarsichthaube mit
Stellungsanzeige
Antriebsdeckel
Membransockel
T-Ventilgehäuse
Antriebsgehäuse
Leitungsanschluss
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)

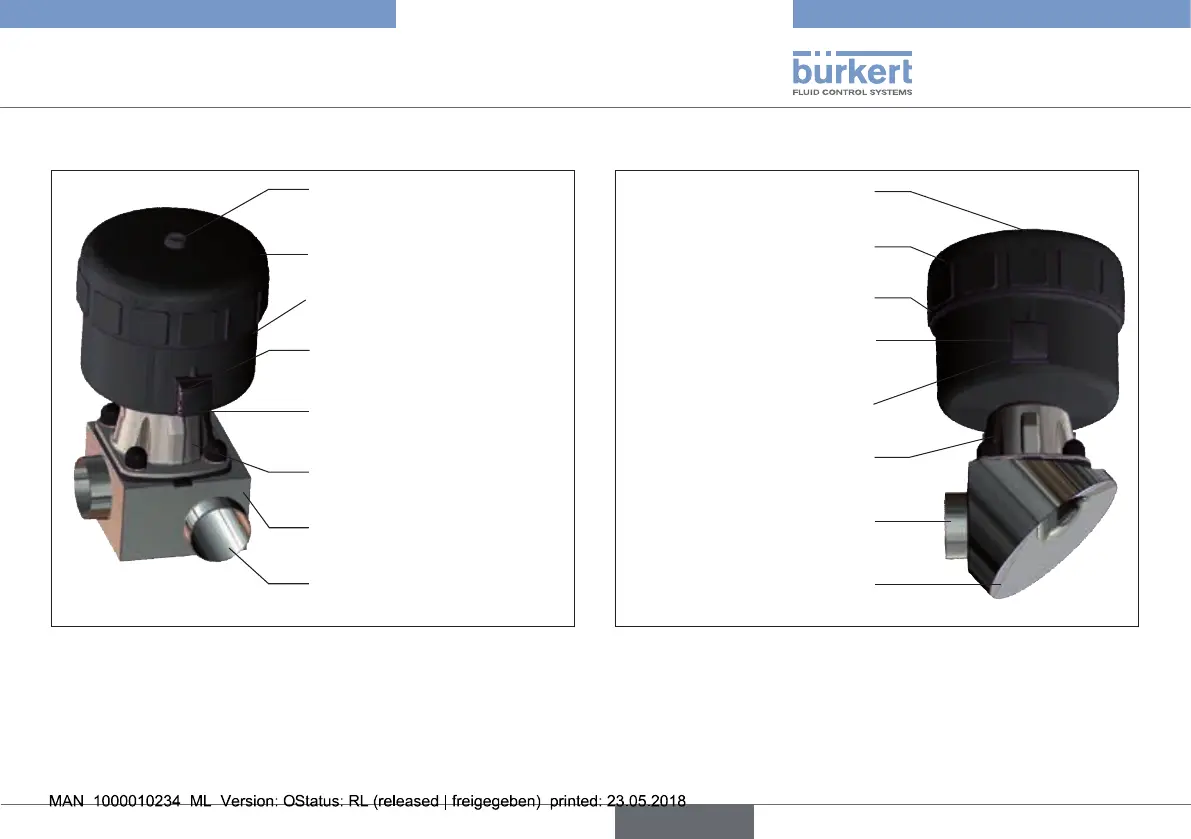

Bild 9: Aufbau und Beschreibung Typ 2032
7.1.3 Bodenablassventil Typ 2033
Klarsichthaube mit
Stellungsanzeige
Antriebsdeckel
Membransockel
Bodenablassgehäuse mit
Schweißflansch
Leitungsanschluss
Antriebsgehäuse
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)
Bild 10: Aufbau und Beschreibung Typ 2033
