42

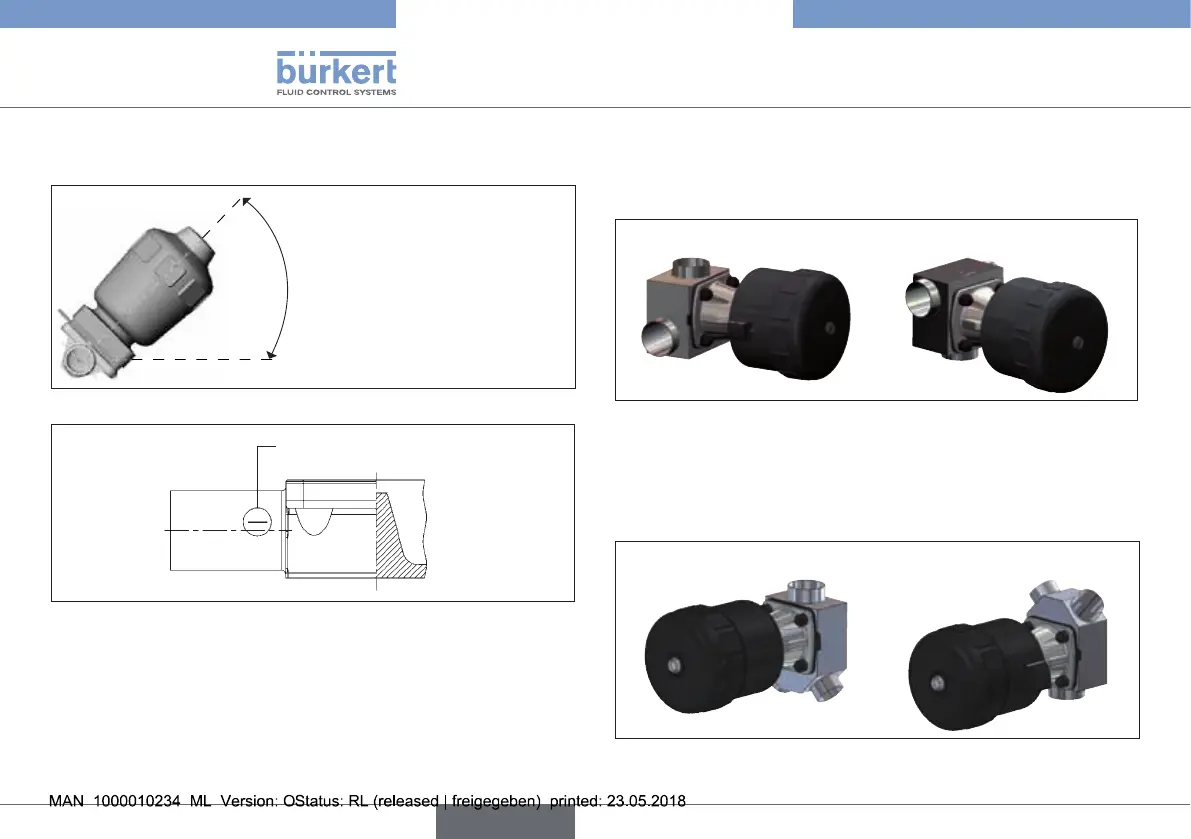

Montage
Eine der Bohrungen (im Antriebssockel) zur Überwachung der
Leckage muss am tiefsten Punkt sein.
Winkel α: 10° bis 40°
Neigung zur Leitungsachse 1° ... 5°
Bild 12: Einbaulage zur Selbstentleerung des Gehäuses
Markierung für
Selbstentleerungswinkel
Bild 13: Markierung für die korrekte Einbaulage
8.2.3 Einbaulage T-Ventil Typ 2032
Für den Einbau der T-Ventile in Ringleitungen werden folgende Ein-
baulagen empfohlen:
Bei Zuführung eines Mediums: Bei Entnahme von Medium:
Bild 14: Einbaulage des Typs 2032
8.2.4 Einbaulage Y-Ventil Typ 2037
Für den Einbau der Y-Ventile in Anlagen werden folgende Einbau-
lagen empfohlen:
Bei Zuführung eines Mediums: Bei Entnahme von Medium:
Bild 15: Einbaulage des Typs 2037
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
deutsch
