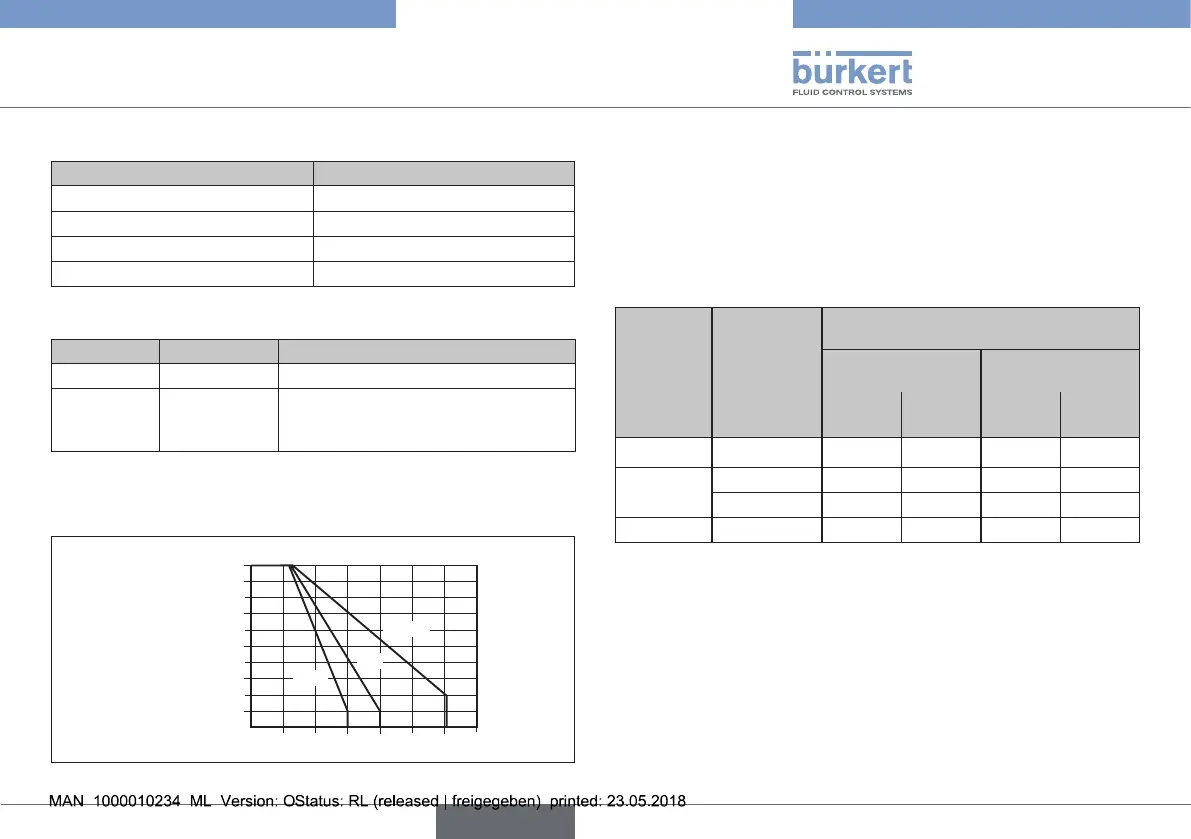

Burkert 2031 - Page 61

61
Caractéristiques techniques
Pression de fluide maximale admissible avec la fonction de
commande A
Les valeurs sont valables pour des corps en:
• Plastique,
• Acier forgé VA et coulée de précision VA, Bloc VA ainsi que corps
de déformation de tuyaux VA avec manchon, bride à souder à
collerette DIN et raccord soudé selon EN ISO 1127 / ISO 4200.
Diamètre
nominal
(Taille de
membrane)
[mm]
Taille
d’actionneur
ø [mm]
Pression de fluide max. sans perte de
pression [bar]
Pression appliquée
d‘un côté
Pression appliquée
des deux côtés
EPDM/
FKM
PTFE EPDM/
FKM
PTFE
65 175 8,0 5,0 5,0 4,5
80
175 5,0 4,5 2,5 2,0
225 10,0 10,0 6,0 4,5
100 225 8,0 4,0 3,5 1,5
Tab. 4 : Pression maximale admissible du fluide CFA
Température du fluide pour le corps :
Matériau du corps
Température
Acier inoxydable -10 ... +140 °C
PVC (voir diagramme PT) -10 ... +60 °C
PVDF (voir diagramme PT) -10 ... +120 °C
PP (voir diagramme PT) -10 ... +80 °C
Tab. 2 : Température du fluide pour le corps
Température du fluide pour les membranes :
Matériau
Température Remarques
EPDM / PTFE -10 ... +130 °C Stérilisation à la vapeur jusqu'à +150 °C
FKM -5 ... +130 °C
A sec jusqu'à +150 °C
sinon uniquement brièvement jusqu'à
150 °C
Tab. 3 : Température du fluide pour le membranes
6.3.2 Pression maximale admissible du fluide
Pression du fluide admissible en fonction de la température de fluide.
DN 65 - 100
10
8
6
4
2
20 40 60
80
100 120
140
PVC
PVDF
PP
Pression de fluide [bar]
Température [°C]:
Fig. 3 : Diagramme pression de fluide / température de fluide
Type 2030, 2031, 2031 K, 2032,
2033, 2037
français
