Montage
→ L’un des alésages (dans le socle de l’actionneur) destiné à la
surveillance des fuites doit se trouver au point le plus bas.
Angle α : 10° à 40°
Inclinaison par rapport à
l‘axe de conduite 1° – 5°

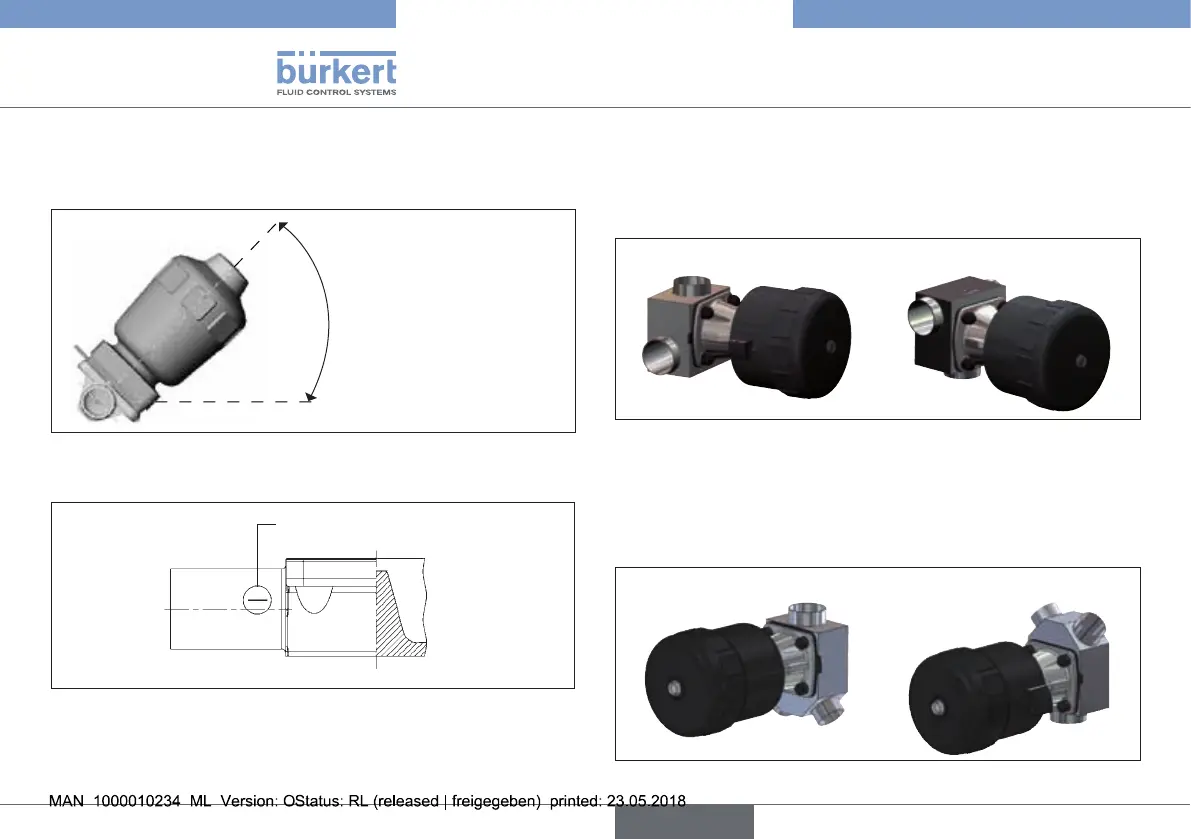

Fig. 12 : Montage pour permettre au corps de se vider
automatiquement
Marquage pour angle de
vidange automatique
Fig. 13 : Marquage pour position de montage correcte
8.2.3 Position de montage vanne T
type 2032
Les positions de montage suivantes sont recommandées pour les
vannes T dans des conduites en boucle :
Pour l’alimentation d’un fluide : Pour le soutirage d’un fluide :
Fig. 14 : Position de montage du type 2032
8.2.4 Position de montage vanne Y type
2037
Les positions de montage suivantes sont recommandées pour les
vannes Y dans des installations :
Pour l’alimentation d’un fluide : Pour le soutirage d’un fluide :
Fig. 15 : Position de montage du type 2037
