F
44

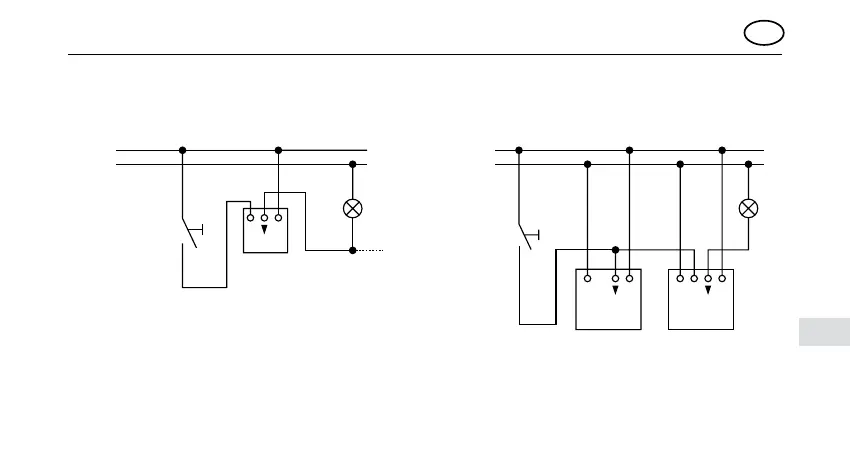

Fig. 3/Fig. 4
Combinaison avec l’insertion MOS-Fet
6804U et un contact de fermeture
Combinaison avec l’insertion universelle à
relais 6401U-102, le poste supplémentaire
actif 6805U et le contact de fermeture
L1
N
L1
L1
N
1N
L
L
N
6805U 6401U-102
Contact de
fermeture
6804U
Contact de
fermeture
