BWT bestsoft 4 - Schéma Dinstallation

46
Français

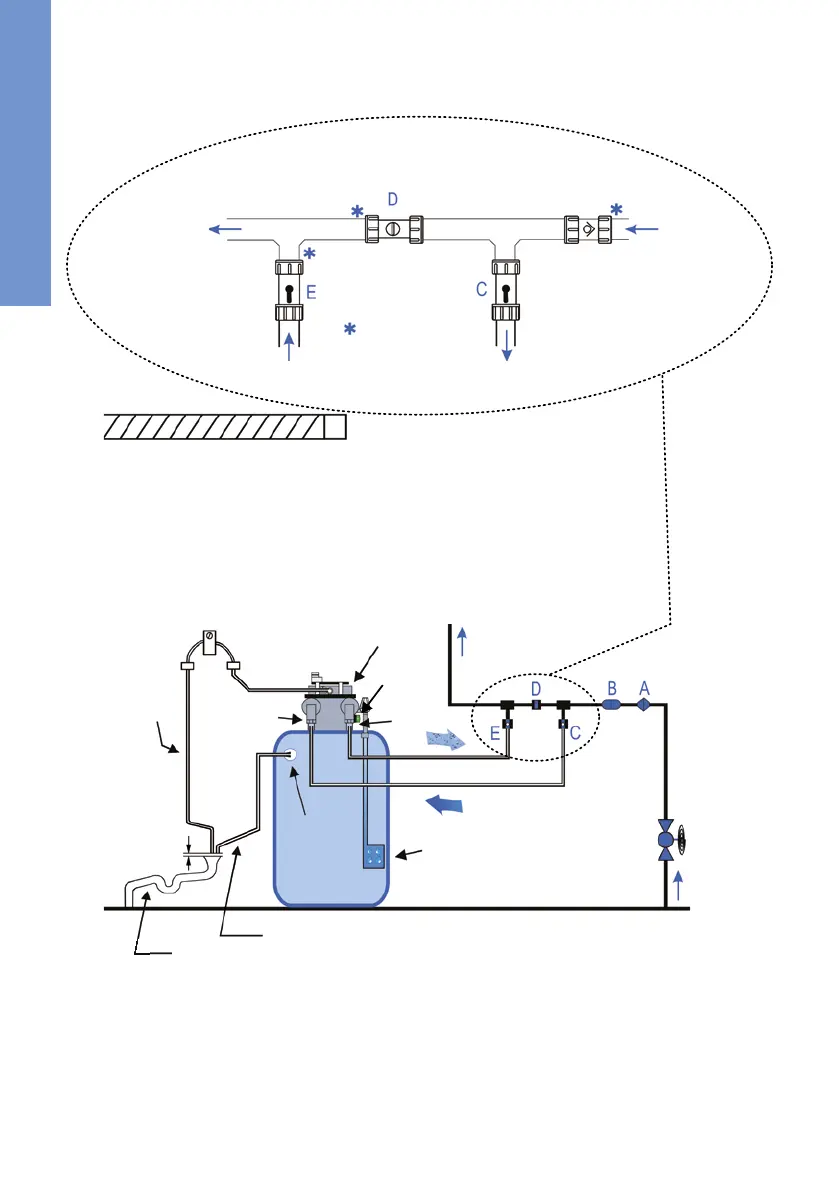

3.4 Schéma d’installation
entrée
principale
1
clapet anti-retour
Illustration de la
vanne d’entrée ouverte
entrée
adoucisseur
1
vanne de
by-pass fermée
Utilisez les
réductions pour la
tuyauterie de 15mm
sortie
adoucisseur
Illustration de la vanne
de sortie ouverte
sortie
principale
2
1
d’eau non traitée = d´eau dure = d´eau potable
2
sortie d´eau douce
Explication du schéma:
A. Clapet anti retour
B. Réducteur de pression (si nécessaire)
C. Vanne entrée adoucisseur (d´eau dure) ¾“
D. Vanne du by-pass général ¾“
E. Vanne sortie adoucisseur (d´eau douce) ¾“
F. Vanne d’arrêt principale
G. Bac à sel
Explication du schéma (suite):
H.
I.
Tuyau de rejet des eaux de régénération
J.
K. Flexible pour le trop-plein
L. Vanne mélangeuse avec molette de réglage (verte)
M. Servo moteur d’entrainement
N. Espacement de appareil et plafond de la pièce
O. Raccordement du trop-plein ½“
P.
Clip pour attache de tuyau flexible
Egout
Disconnection physique entre l'égoût et les 2 flexibles
(évacuation des eaux de régénération
et eau du trop plein de bac à sel). (égout)
L
vanne tête
I
J. égout (* Tube existant ou raccordé à l’évacuation de l’eau)
K
L
G
F
H
P
sens de passage de l’eau
C
E
M
20 mm
N
Prévoir un dégagement nécessaire pour effectuer la maintenance de l’adoucisseur (N) de 0,5 m.
