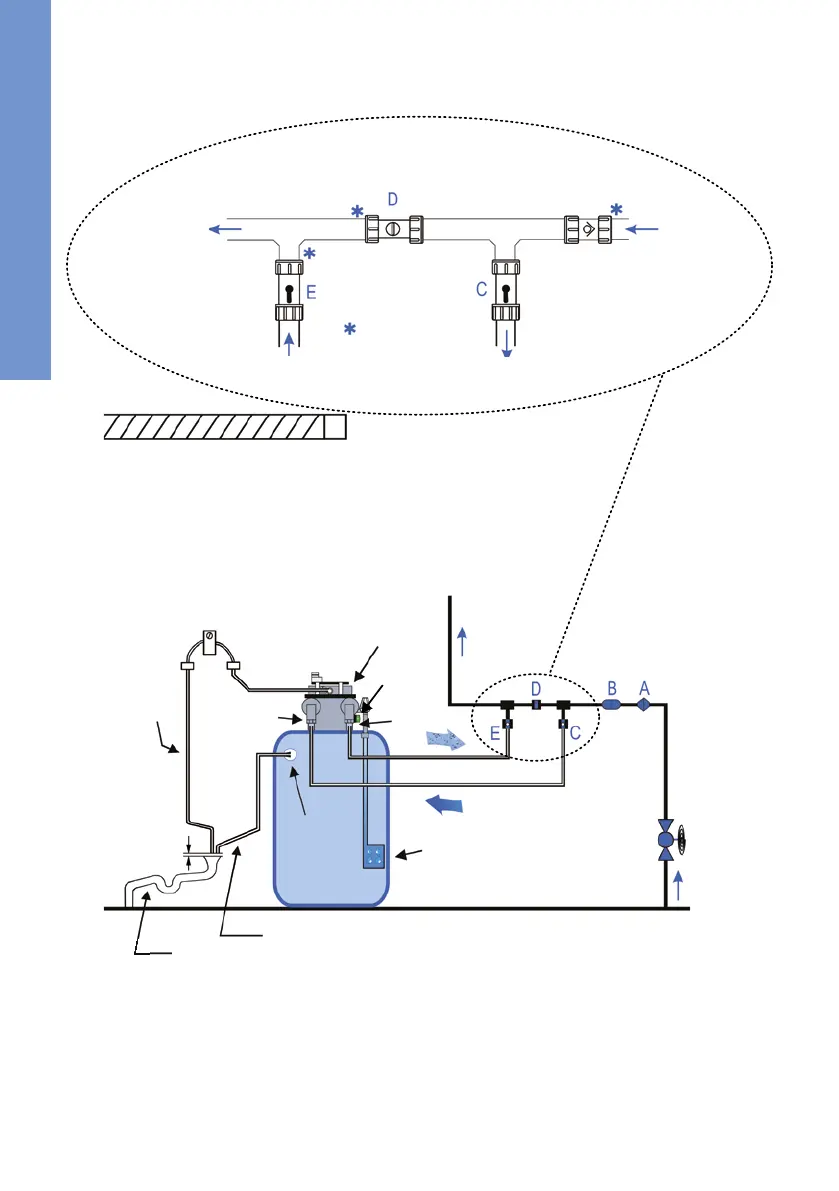

3.4 Schema di installazione
Entrata dal
rubinetto
1
Valvola di non ritorno
Rubinetto di entrata
(aperto)
Entrata acqua
all‘addolcitore
1
Rubinetto by-pass
(chiuso)
Utilizzare
connessioni per
tubi da 15 mm
Uscita
dall‘addolcitore
Rubinetto di
uscita (aperto)
Alla
macchina
2
1
acqua non trattata = acqua dura = acqua potabile
2
uscita per acqua dolce (addolcimento dell’acqua)
Parti del diagramma:
A. Valvola di non ritorno
B. Riduttore di pressione (se richiesto)
C. Rubinetto di entrata ¾“
D. Valvola by-pass
E. Rubinetto di uscita ¾“
F. Rubinetto acqua alimentazione principale
G. Contenitore salamoia
Parti del diagramma (continuazione):
H.
I. Tubo flexible acque reflue
J.
K. Tubo flessibile „troppo pieno“
L. Rubinetto di regolazione (verde)
M. Servo-motore valvola rigenerazione
N. Distanza utile dal soffitto
O. Connessione „troppo pieno“ ½“
P.
Fermaglio per fissaggio al muro
Scarico
Connessione per tubo in gomma
L
Testata
addolcitore
I
J. Scarico (*Già esistente o nuovo scarico con „non ritorno”)
K
L
G
F
H
P
Alla macchina
C
E
M
20 mm
N
Osservare una minima distanza al soffitto (N) di 0,5 m.
