3.4 Esquema de instalación
Entrada de red
1
Válvula antirretorno
Válvula de
entrada abierta
Entrada del
descalcificador
1
Válvula de
derivación cerrada
Use el casquillo de
reducción para
líneas de 15 mm
Salida del
descalcificador
Válvula de
salida abierta
hacia la línea
principal
2
1
Agua de entrada = agua dura = agua potable
2
Salida de agua blanda descalcificada

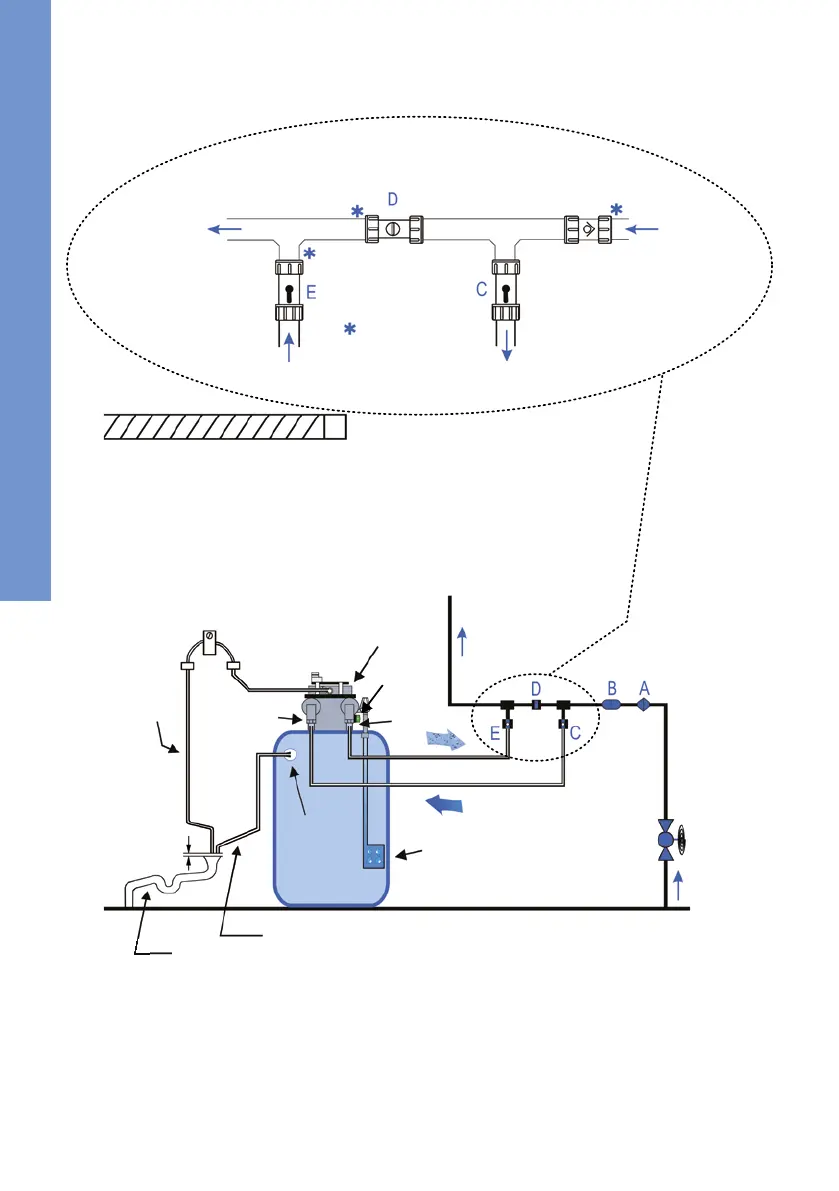

Leyenda para la instalación:
A. Válvula antirretorno
B. Válvula de reducción de la presión (en caso necesario)
C. Válvula de entrada (agua dura) ¾“
D. Válvula de derivación
E. Válvula de salida (agua blanda) ¾“
F. Válvula de cierre principal
G. Recipiente de sal
Leyenda para la instalación (continuación):
H.
I. Manguera de desagüe
J.
K. Manguera flexible, rebosadero
L. Válvula de regulación (verde)
M. Servomotor para regulación de la válvula
N. Distanciador y techo de la habitación
O. Tubuladura de rebosadero ½“
P.
Grapa para manguera flexible
Conexión de aguas residuales
Tubuladura de empalme (salida externa)
L
Cabezal de válvula de presión
I
J. Desagüe (* Tubo vertical „encerrado“ existente o nuevo para la salida externa de agua residual)
K
L
G
F
H
P
Línea de agua principal
C
E
M
20 mm
N
Observe la distancia mínima respecto al techo del edificio (N) de 0,5 m.
