boîtier de connexion du moteur. Il est indispensable de substituer ces câbles par une gaine électrique
correspondant à la législation en vigueur de chaque pays.
7.2 Montage des tuvauteries
On recommande l’installation de vannes de coupure, aussi bien dans l’aspiration de la pompe que dans
l’impulsion afin de pouvoir extraire la pompe de l’installation en cas de besoin sans qu’il soit nécessaire de
vider tout le circuit.
La tuyauterie d’aspiration doit avoir, au minimum, le même diamètre que celui de l’entrée de la pompe ; en ce qui
concerne la tuyauterie d’impulsion, il est recommandé qu’elle soit aussi égale à celle d’impulsion de la pompe.

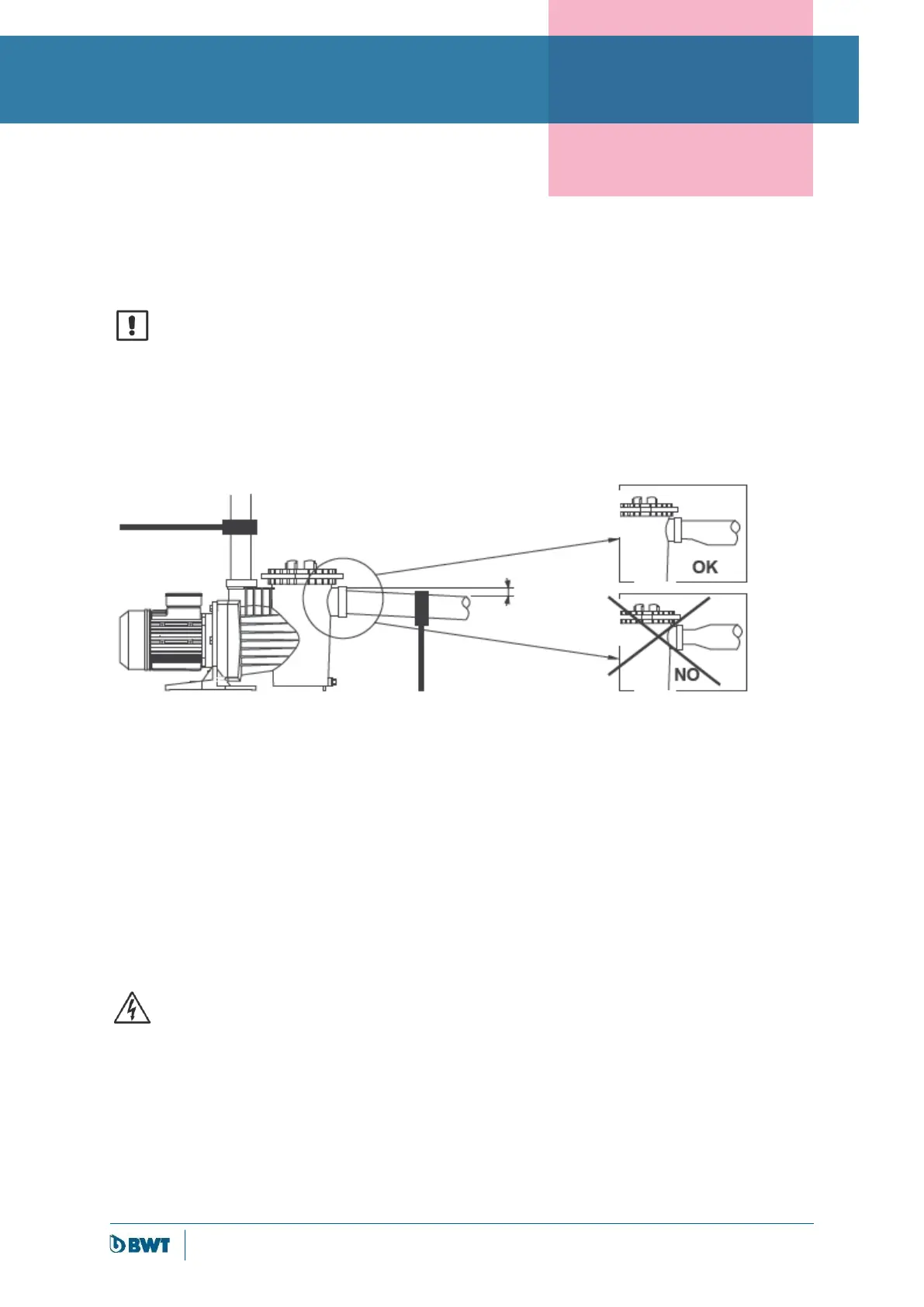

La tuyauterie d’aspiration doit être installée avec une légère inclinaison vers la pompe afin d’éviter la formation de
poches d’air dans son intérieur.
Il est très important que les tuyauteries d’aspiration et d’impulsion possèdent de grands supports indépendants et
qu’elles soient bien fixées afin que la pompe ne supporte pas leur poids ni les vibrations produites par le passage
du débit d’eau par ces tuyauteries. Au cas où l’on installerait une tuyauterie d’impulsion de grande longueur, nous
conseillons l’installation d’un clapet de retenue afin d’éviter que le coup de bélier produit par le retour de l’eau à
l’arrêt de la pompe ne provoque pas de dommages.
Au cas où on utiliserait des tuyauteries de type flexible, on choisira de préférence celles de type non comprimable.
Au moment de réaliser les connexions à la pompe on devra toujours utiliser des raccords parfaitement propres,
avec un filetage en parfait état et on assurera l’étanchéité seulement avec du ruban de TEFLON (ne pas utiliser de
colles ou de produits similaires) ; le serrage de ces raccords devra se faire lentement et en faisant très attention à
ne pas dépasser le filetage interne du corps de la pompe.
8 CONNEXION ÉLECTRIQUE
Avant d’effectuer n’importe quelle manipulation sur la partie électrique du moteur, s’assurer que
l’alimentation du courant électrique a été déconnectée.
La protection du système doit être basée sur un interrupteur différentiel (Ifn = 30 ma). IL EST ÉGALEMENT
NÉCESSAIRE DE RÉALISER UNE BONNE CONNEXION À LA TERRE ; il faut en particulier s’assurer que la
borne de mise à la terre soit connectée au conducteur jaune/vert du câble d’alimentation. De plus, il faut utiliser un
conducteur de mise à la terre plus long que les conducteurs de phase, afin d’empêcher sa déconnexion immédiate
en cas de traction.
