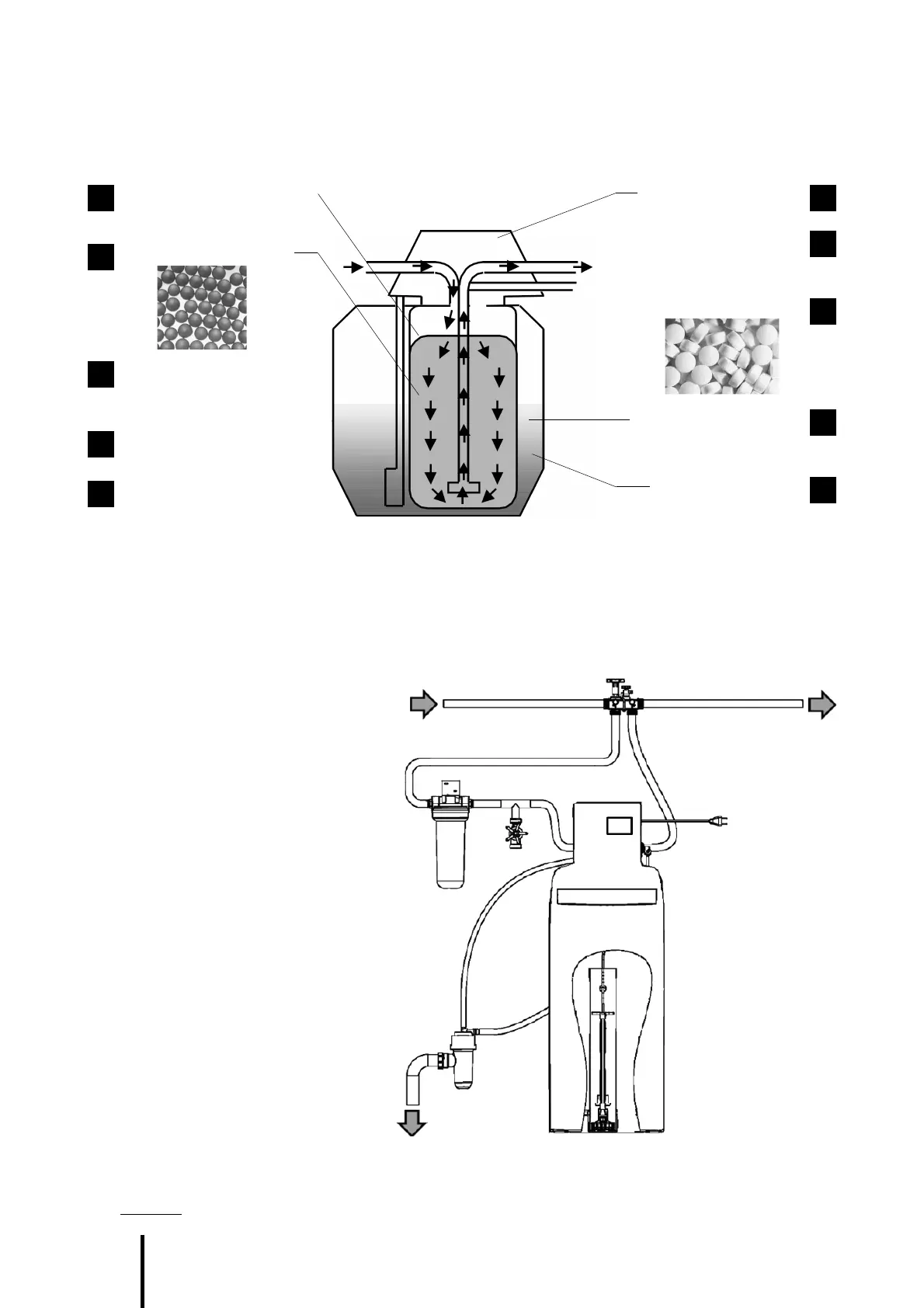

PRINCIPE DE FONCTIONNEMENT D’UN ADOUCISSEUR
Le fonctionnement d’un adoucisseur suit le schéma suivant :
Dans sa colonne de traitement
la résine d’adoucissement
capte les ions calcium et
magnésium, responsables de
la dureté,
en échange d’ions sodium.
Avant qu’il n’y ait plus
d’échange possible,
le module électronique
lance la régénération de
la résine
avec du sel régénérant
stocké dans le bac à sel
et mélangé à de l’eau
sous forme de saumure.
INSTALLATION – VUE D’ENSEMBLE
L’installation de l’adoucisseur met en œuvre les éléments listés et représentés ci-dessous. Se reporter
au feuillet Contenu du colis qui précise lesquels sont fournis avec votre appareil.
1. Adoucisseur
2. Coffret de commande
3. Bac à sel
4. Trappe à sel
5. Régulateur à saumure
6. Alimentation électrique
7. Préfi ltre
8. Tuyau d’évacuation
9. Tube d’aspiration de saumure
10. Trop-plein de bac à sel
11. Siphon
12. By-pass
13. Flexibles entrée / sortie
14. Piquage jardin
Il incombe à l’installateur de s’assurer que l’installation n’engendre pas de coups de béliers pouvant
nuire au bon fonctionnement de l’appareil. Il est fortement recommandé de raccorder l’appareil avec
des fl exibles.
1
2
3
4
5
6
7
8
9
10
Égout
Entrée d’eau Sortie d’eau
5
6
7
8
9
10
11
12
1
2
3
4
13
14
