3

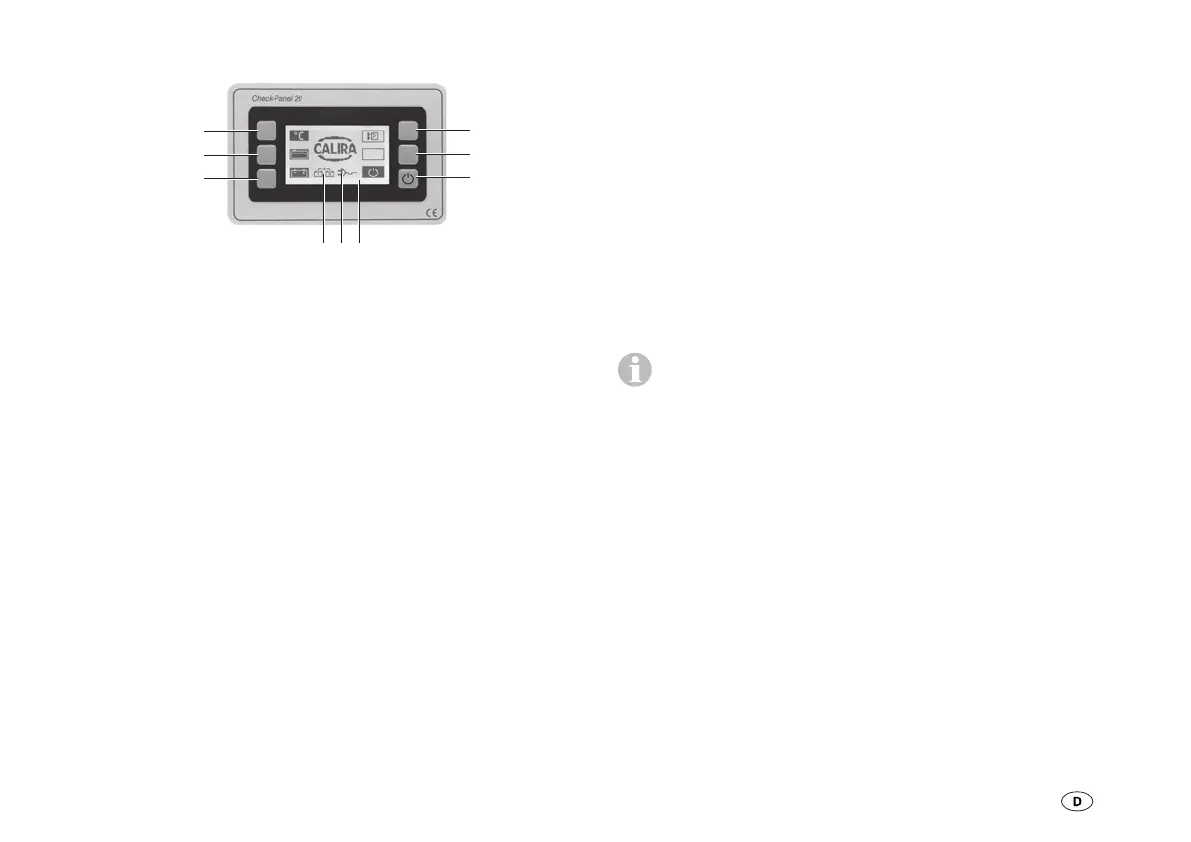

Bedien- und Anzeigeelemente
1
2
3
4
5
6
7
89
Die Bedienelemente haben folgende Funktionen:
1 = Abfrage der Innen- und Außentemperatur
2 = Abfrage der Füllstände des Frisch- und Abwassertanks
3 = Abfrage der Spannungen von Batterie I (Starterbatterie)
und Batterie II (Versorgungsbatterie)
4 = Ansteuerung des Pumpen-Relais in der Elektroversorgung
5 = Ohne Funktion
6 = Hauptschalter für das Check-Panel und Steuerschalter für
das Verbraucher-Relais in der Elektroversorgung
7 = Display
Abhängig vom Systemzustand
8 = Batterieladung über das 230 V Netz
9 = Parallelschaltung von Batterie I und Batterie II
Display
Die Anzeige erfolgt über ein monochromes Display (7)
mit beleuchtetem Hintergrund und einer Auflösung von
128 x 64 Pixeln.
Die Helligkeit des Displays wird zur Stromeinsparung in
Stufen reduziert.
Erfolgt kein Tastendruck innerhalb von:
30 Sekunden = 40 % Helligkeit
60 Sekunden = 20 % Helligkeit
90 Sekunden = 10 % Helligkeit
120 Sekunden = 0 % Helligkeit
Die Abfrage oder Schaltfunktion erfolgt nur bei 100 %
Helligkeit des Displays (Normalbetrieb). Erfolgt ein Tasten-
druck wenn das Display abgedunkelt ist, wird die Helligkeit
wieder auf 100 % erhöht – ohne Funktionsausübung.
