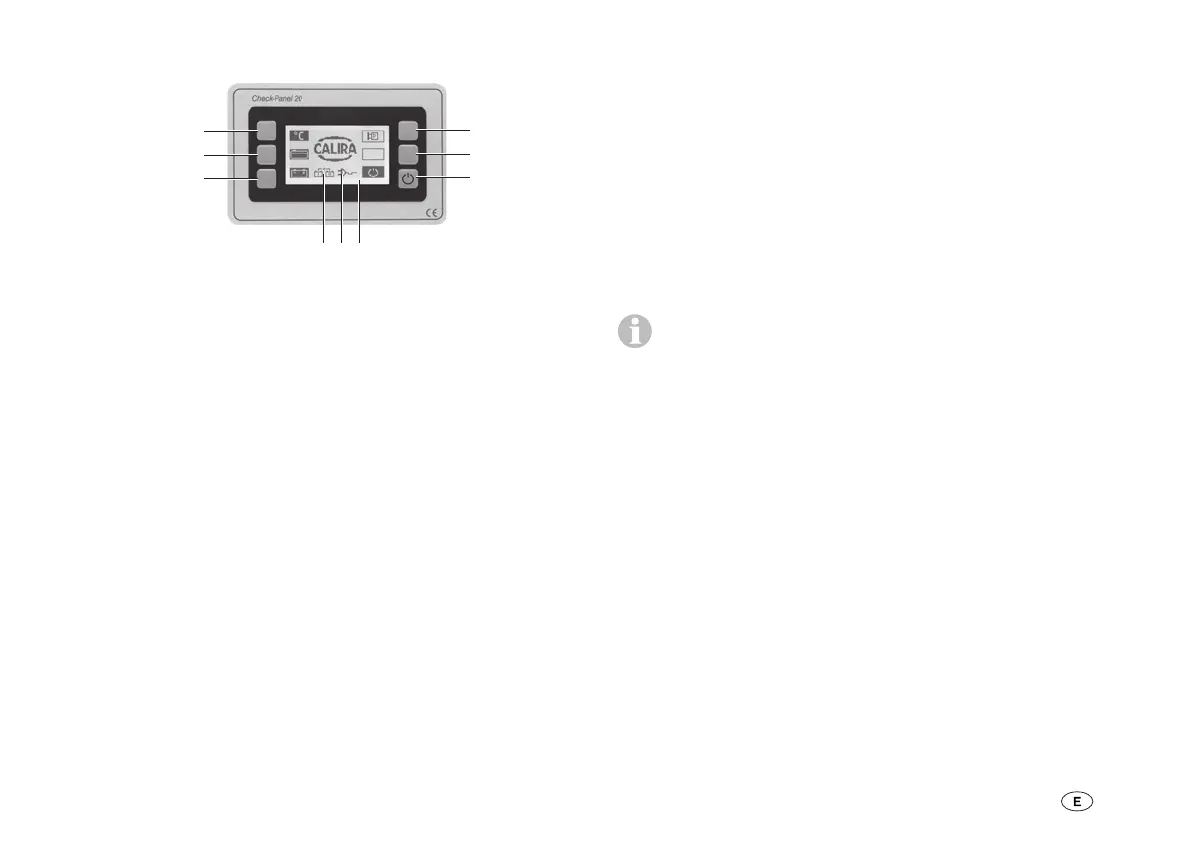

Elementos de mando e indicadores
1
2
3
4
5
6
7
89
Los elementos de mando tienen las siguientes funciones:
1 = Consulta de la temperatura interior y exterior
2 = Consulta de los niveles de carga de los tanques de
agua fresca y residual
3 = Consulta de las tensiones de carga de la batería I
(batería de arranque) y la batería II (batería de alimentación)
4 = Excitación del relé de la bomba en el alimentador eléctrico
5 = Sin función
6 = Interruptor principal para el Check-Panel e interruptor
de control para el relé del consumidor en el alimentador
eléctrico
7 = Display
Con independencia del estado del sistema
8 = Carga de la batería mediante la red de 230 V
9 = Conmutación paralela de la batería I y la batería II
Display
Las indicaciones se muestran en un display monocromo (7)
con fondo luminoso y una resolución de 128 x 64 píxeles.
Para ahorrar energía, el brillo del display se reduce por fases.
Si no se aprieta ningún botón en:
30 segundos = 40 % del brillo
60 segundos = 20 % del brillo
90 segundos = 10 % del brillo
120 segundos = 0 % del brillo
La consulta o función de conmutación sólo se efectúa
con un 100 % del brillo del display (funcionamiento
normal). Si se aprieta algún botón cuando el display está
oscurecido, el brillo se vuelve a aumentar al 100 % sin llevar a
cabo ninguna función.
