Anschlüsse Aktivshunt
51
53
52
Pin 1

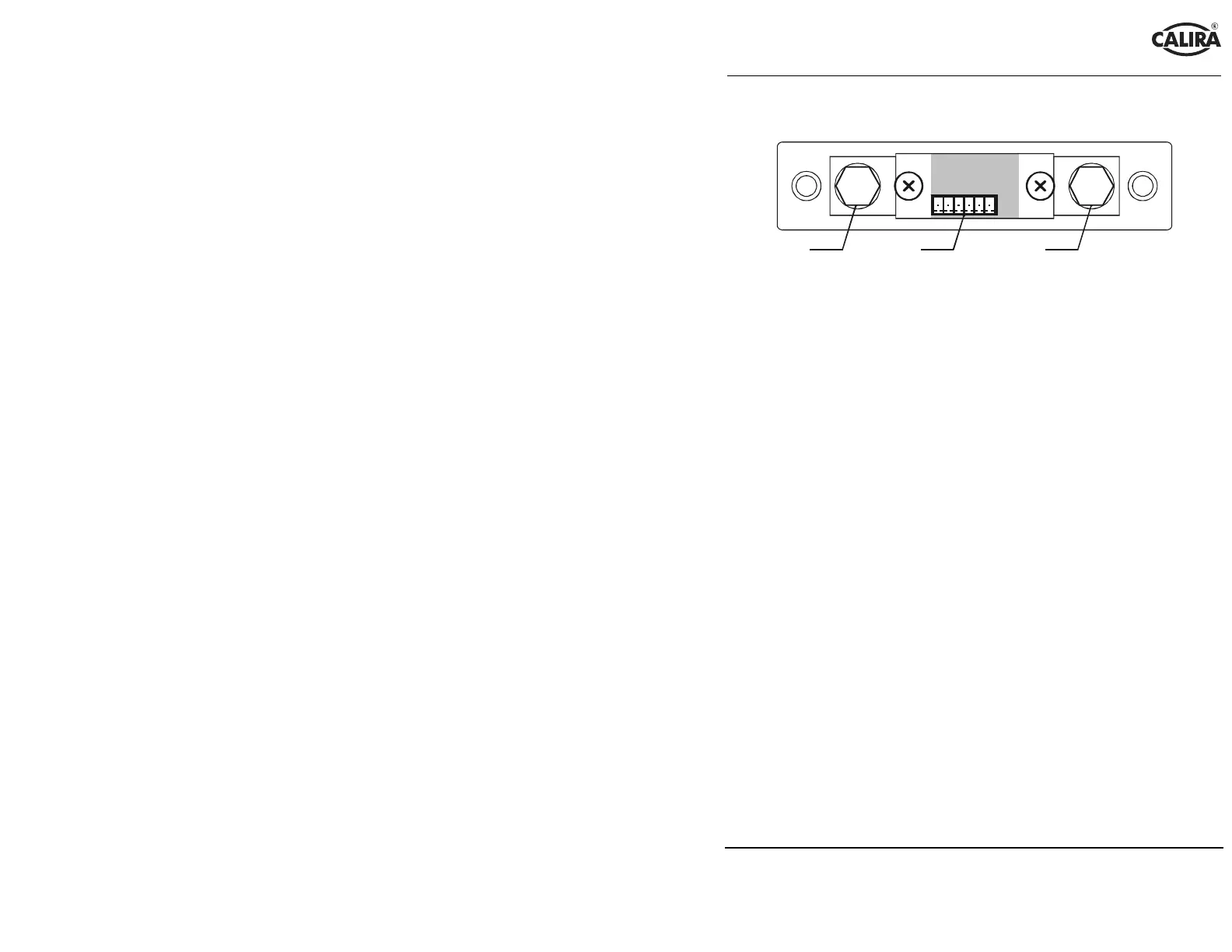

Bild 10: Anschlüsse Aktivshunt
51 Schraubanschluss V- (minus Verbraucher).
52 Steckanschluss 6polig, Verbindungskabel Aktivshunt – CP 210 (Pin
1-4), +12V Spannungsversorgung Aktivshunt (Pin 6), Pin 5 unbelegt.
53 Schraubanschluss B- (minus Batterie).
