Nun kann der entsprechende Tank langsam weiter zu 100% befüllt werden.
Durch Drücken des mit der entsprechenden Tastenfunktionsanzeige (29, 31)
markierten Tasters (2, 3) wird die Tankbefüllakustik ausgeschaltet.
Abfrage Batteriespannungen, Batteriecontroller, Einstellen der Batterie-
kapazität
Durch Drücken des mit der Tastenfunktionsanzeige Abfrage Batterien (11)
markierten Tasters (4) wird die Spannungsanzeigemaske mit integrierter
Anzeige von Lade- bzw. Entladestrom und verfügbarer Batteriekapazität für 10
Sekunden aufgerufen.
33
34
35
36
37
38
39
40

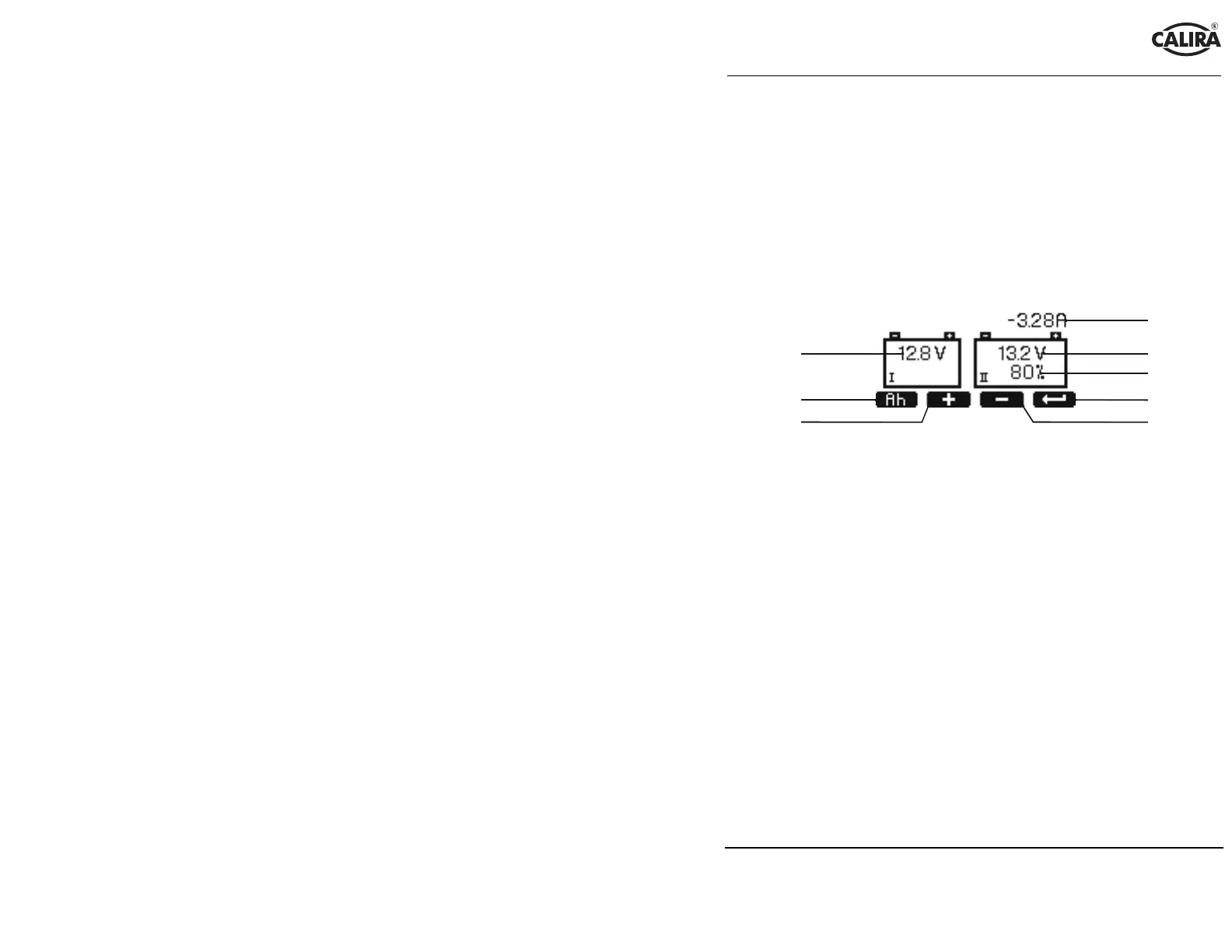

Bild 7: Spannungsanzeigemaske
33 Anzeige Spannung der Starterbatterie (Batterie I) in Volt.
34 Tastenfunktionsanzeige Batteriekapazität einstellen.
35 Tastenfunktionsanzeige Batteriekapazitätswert erhöhen.
36 Tastenfunktionsanzeige Batteriekapazitätswert verkleinern.
37 Tastenfunktionsanzeige Batteriekapazitätseinstellung beenden bzw.
Spannungsanzeigemaske verlassen. Durch Drücken des mit diesem
Symbol markierten Tasters (5) kann die Spannungsanzeigemaske vor
Ablauf der 10 Sekunden beendet und die Standby-Maske (Bild 2)
aufgerufen werden.
38 Anzeige verfügbare Kapazität der Versorgungsbatterie (Batterie II) in
%.
39 Anzeige Spannung der Versorgungsbatterie (Batterie II) in Volt.
40 Anzeige des Lade- bzw. Entladestromes der Versorgungsbatterie in
Ampere. Ein negatives Vorzeichen bedeutet, die Batterie wird
entladen. Kein Vorzeichen bedeutet, die Batterie wird geladen.
