Funktionen Check-Panel 210
Hauptschalter
Der Hauptschalter (5) schaltet das Punktmatrixdisplay und das Hauptschalter-
relais in einer Sicherungs-Verteilerbox oder Elektroversorgung (EVS) ein.
Dazu ist es notwendig, den Taster so lange zu drücken, bis ein Signalton ertönt
und sich die Hintergrundbeleuchtung einschaltet. Auf dem Display erscheint
die Standby-Maske.
6
7
8
9
10
12
13
14
15
11

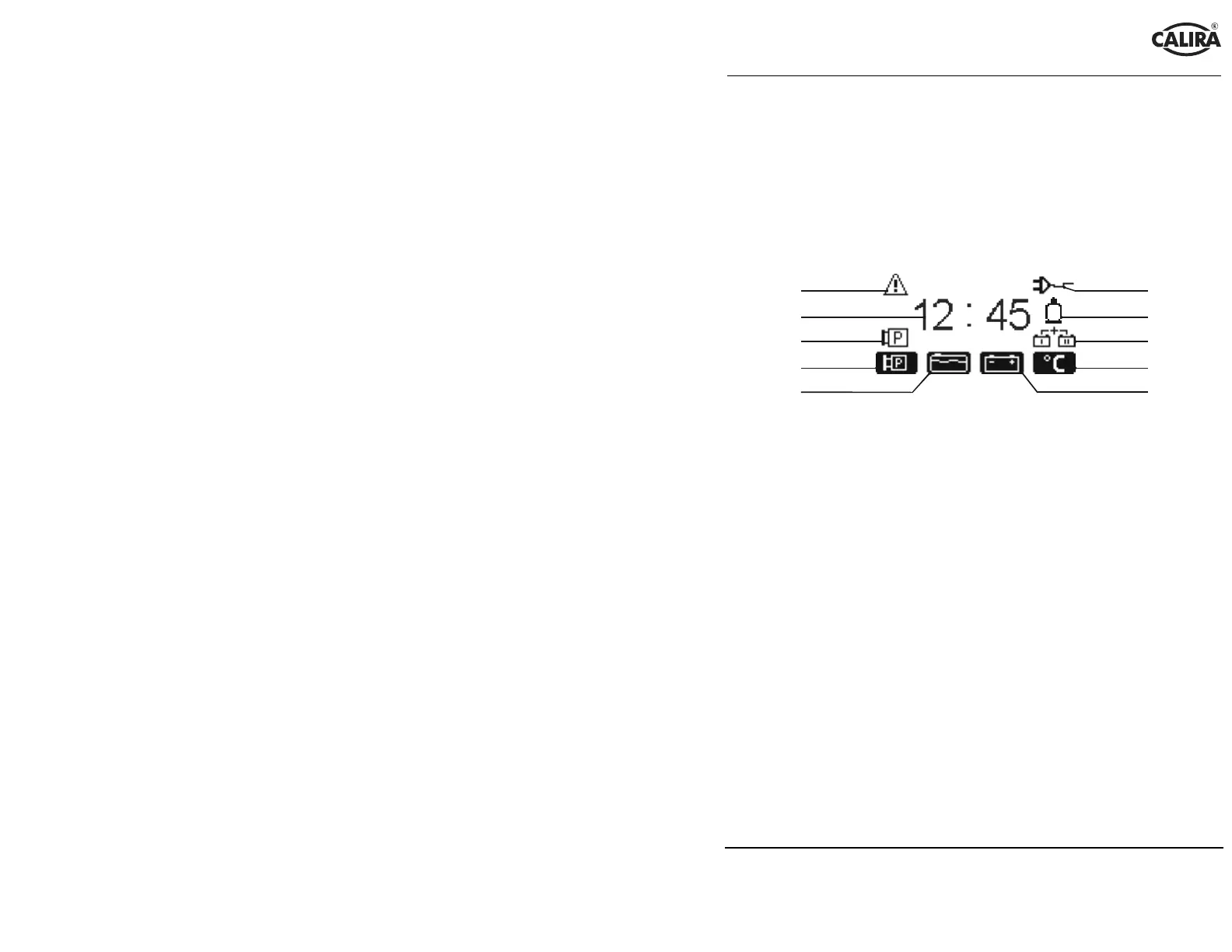

Bild 2: Standby-Maske
6 Warnsymbol
7 Uhrzeit
8 Anzeige Pumpenstromkreis EIN
9 Tastenfunktionsanzeige Pumpe
10 Tastenfunktionsanzeige Abfrage Füllstand
11 Tastenfunktionsanzeige Abfrage Spannung
12 Tastenfunktionsanzeige Abfrage Temperatur
13 Parallelschaltungsanzeige Starter- und Versorgungsbatterie
14 Anzeige Reservegasflasche
15 Anzeige Netzladung
