40
 !"#$ 

%
Lerchenfeldstr. 9
87600 Kaufbeuren
Tél. : +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806
Raccordements du panneau de commande 210
44
45
46
47
48
49
50

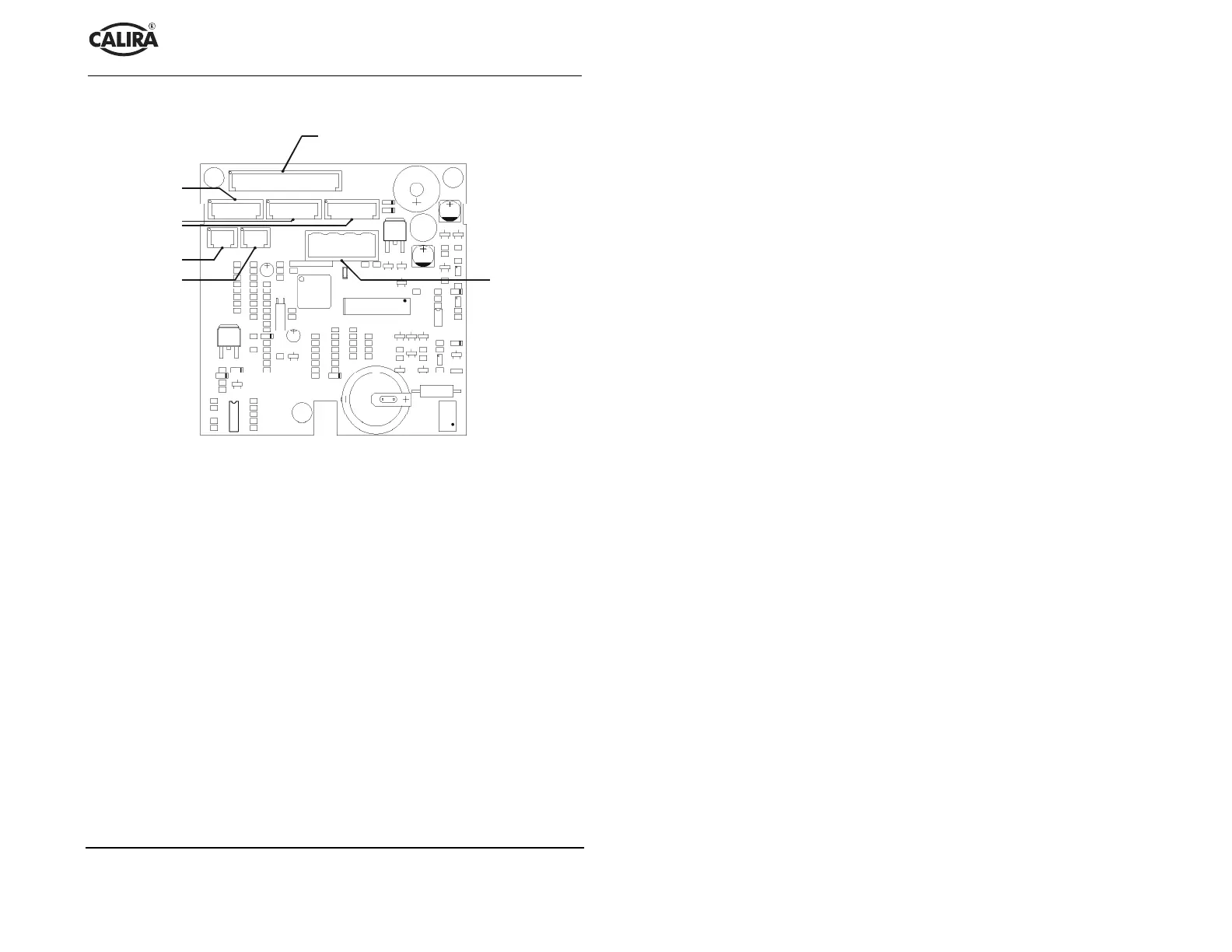

Figure 9 : Raccordements au dos de l’appareil CP 210
44 Prise 12 pôles, connexion CP 210 au boîtier de fusible de distribution
ou au dispositif d’alimentation électrique (EVS)
45 Prise 5 pôles, capteur de niveau du servoir des eaux ues, pas de 25%.
46 Prise 5 pôles, capteur de niveau du réservoir d’eau fraîche 2, en continu
47 Prise 5 pôles, capteur de niveau du réservoir d’eau fraîche 1, en continu
48 Prise 2 pôles, capteur de température extérieure
49 Prise 2 pôles, capteur de température intérieure
50 Prise 4 pôles, shunt actif pour mesure de courant
Indication
Toute confusion entre les raccordements de réservoirs à 5 pôles peut entraîner
un affichage incorrect du remplissage. La prise 45 ne peut accueillir qu’un
capteur de niveau CALIRA à étages et les prises 46 et 47 ne sont conçues que
pour des capteurs de niveau CALIRA continus.
