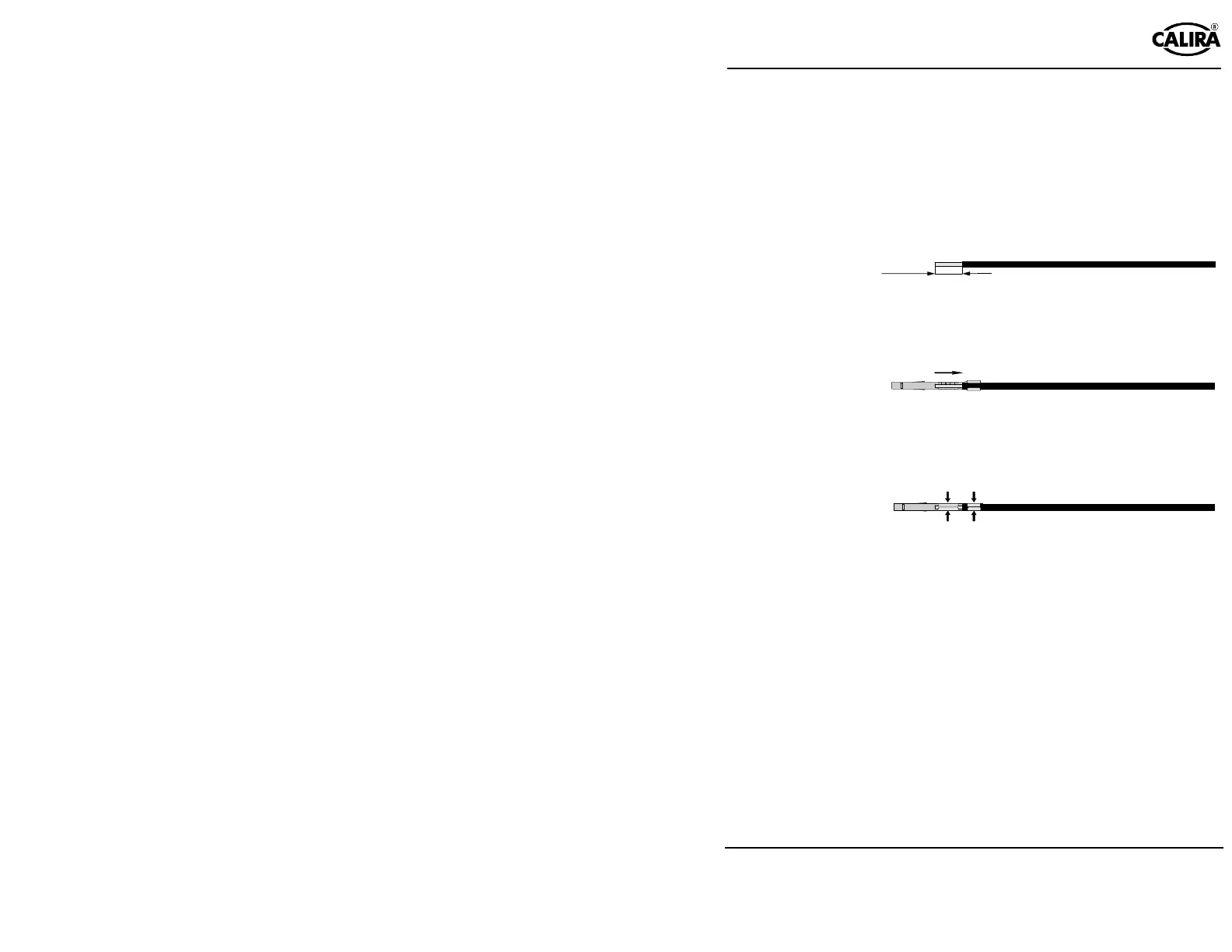

Montage der Kontaktstifte
Bereiten Sie die Anschlusskabel vor. Achten Sie darauf, dass die Kontaktstifte
für den richtigen Leitungsquerschnitt fest auf die Kabelenden gepresst werden
und sicher sitzen! Lose Kontakte können zum Kurzschluss sowie zu
Kontaktproblemen führen. Kabelenden, die zur Verwendung mit
Aderendhülsen vorgesehen sind, dürfen nicht verlötet werden.
Entfernen Sie die Isolierung am Anschlusskabel auf einer Länge von 5 mm.
Schieben Sie den, zum Leitungsquerschnitt passenden, Kontaktstift so über das
Anschlusskabel, dass der abisolierte Teil in der vorderen Klemmung liegt. Die
zweite Klemmung muss den isolierten Teil umschließen.
Befestigen Sie nun das Anschlusskabel am Kontaktstift durch
Zusammendrücken der Klemmungen mit einer passenden Crimpzange. Prüfen
Sie die Anschlusskabel auf sicheren Sitz im Kontaktstift.
Wichtig
Prüfen Sie das Anschlusskabel auf festen Sitz im Kontaktstift. Achten Sie
darauf, dass die Kontaktstifte fest auf die Kabelenden gepresst werden! Lose
Kabelenden können zum Kurzschluss und Bränden führen.
