14
Lerchenfeldstr. 9 87600 Kaufbeuren Tel.: +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806

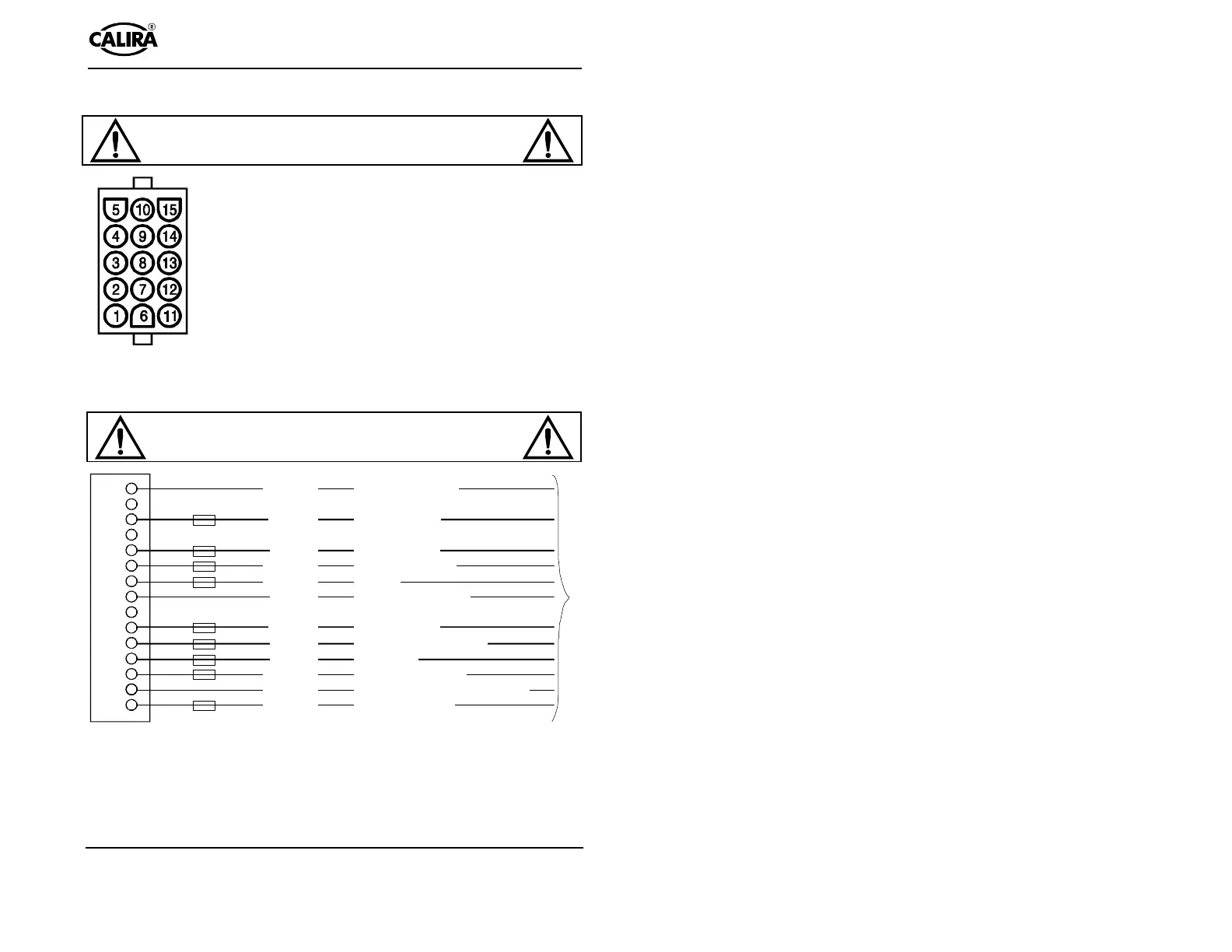

Anschluss 15-poliger Steckverbinder
%&'"
##
Bild 5
Die Abbildung (Bild 5) zeigt die im 15-poligen Steckver-
binder zur Verfügung gestellten Kontakte. Schließen Sie den
15-poligen Steckverbinder laut Anschlussplan (Bild 6) an.
Achten Sie darauf, dass die Kontaktstifte sicher im
Steckverbinder
einrasten! Lose Kontaktstifte können zu
Fehlfunktionen oder zum Kurzschluss führen.
Schließen Sie die Leitungen zuerst an Ihren Verbrauchern,
Kühlschrank, Heizung usw. an. Erst danach stellen Sie die
Verbindung zum Gerät her.
Anschlussplan 15-poliger Steckverbinder
"(
)!
!"#$%$
&
+
'()!*+"
,"$+-)!'()!*+"
,"$+-)!
&
&
&
-
"./$)"!/"+&
-
01$!2&
+
$+/+"*$+
+
$+/+"*$+
&
&
3%")4 1+$"&
+
5"$+$01$!2
!$$+%$+/+"*$++$)"!
&
&
+
5"$+$01$!2
&
!"#$
Stecken Sie den Steckverbinder in den vorgesehenen Anschluss am Gerät. Die
Steckverbinder lassen sich nur in der richtigen Position in den richtigen
Anschluss einführen und verriegeln. Achten Sie darauf, dass die Verriegelung
