Calpeda MXH Series - Page 16

MXH Rev20
16
12.4.

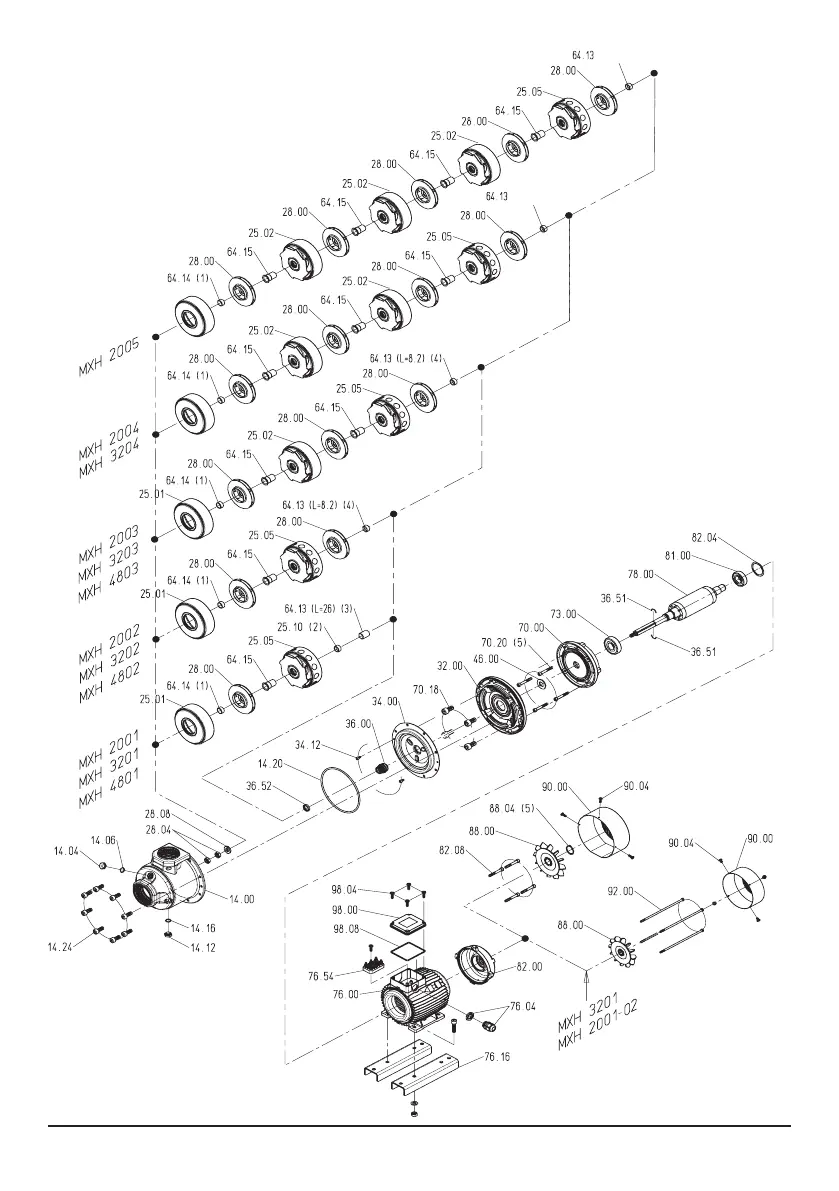

Drawing for dismantling and assembly
Dibujo para desmontaje y montaje
(L=19,5) (6)
(L=19,5) (6)
(L=4,5) (7)
(L=4,5) (7)
(L=4,5) (7)
(1) No presente
Not supplied MXH 48
(2) Sólo para
Only for MXH 3201
(3) Sólo para
Only for MXH 4801x
(4) Sólo para
Only for MXH 4802-03
(5) No presente
Not supplied MXH 3201
(6)
(7)
Sólo para
Only for MXH 2001-02
Sólo para
Only for MXH 2003-04-05
