Vertikal flerstegs monoblock pump
MXV
-B
DRIFT/INSTALLATIONSANVISNINGAR
Innehållsförteckning
Stycke Sidan
1. Förutsättningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
4. Rörledningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
4.1. Sugledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
4.2. Tryckledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
5. Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6. Uppstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.1. Förberedande kontroller . . . . . . . . . . . . . . . . . . . . . . . .18
6.2. Fyllning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.3. Start samt kontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
7. Underhåll samt tillsyn av pumpen . . . . . . . . . . . . . . . .18
8. Demontering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
8.1. Byte av den mekaniska axeltätningen . . . . . . . . . . . . .19
9. Återmontering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
9.1. Åtdragningsmoment . . . . . . . . . . . . . . . . . . . . . . . . . . .19
10. Reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
11. Sprängskiss samt reservdelsbeskrivning . . . . . . . . . . .19
LÄS OCH FÖLJ ALLA INSTRUKTIONERNA
1. Förutsättningar
Standard konstruktion
- För rena vätskor: ej explosiva, ej brandfarliga, ej farliga för
hälsan eller miljön, ej aggressiva mot pumpmaterialet, ej
innehållande slitande, fasta eller fiberpartiklar.
Med o-ringar i EPDM är pumpen ej lämplig för oljor.
- Maximalt tillåtna arbetstryck i pumphuset: 16 bar.
- Vätsketemperatur från -15˚C to +90˚C.
Installation i tillräckligt ventilerad lokal skyddad från väta med
en maximal omgivningstemperatur av 40˚C.
2900 1/min
Motoreffekt upp till kW: 2,2 4 7,5
Ljudnivå dB (A) max: 68 69 74
Starter/ timma max: 30 20 15
2. Transport
Res pumpenheten sakta (figur 1) se till att den inte rör sig i
sida till sida på ett okontrollerat sätt för att undvika obalans och
tippning.
3. Installation
MXV-B standardversion skall monteras vertikalt stående på av-
sedd fot under pumpen.
Installera pumpen så nära vätskekällan som möjligt (med
hänsyn taget till NPSH värdet).
Tillse att fritt utrymme finnes runt pumpen för god
ventilation, kontroll av frigång, fyllning-dränering av
pumphuset samt att eventuell spillning av vätskan för
sanering skall kunna utföras (speciellt för dränering av o-
farliga vätskor eller vätskor med temperaturer över 60 ˚C).
Försäkra dig om att eventuella läckor av vätskan ej
förorsakar skador på personer eller egendom.
Läckage kan uppstå genom tryckslag eller andra
felaktigheter, eller otillåten stängning av ventiler eller dyligt.
Tillåt en möjlig dränering för att automatiskt kunna leda iväg ett
läckage.
Montera pumpen på en flat horisontal klack av cement stål eller
liknande för att säker förankring skall kunna ske.
4. Rörledningar
Se till att rörledningarnas diametrar ej understiger
vätskehastigheterna 1,5 m/s för sugledningen samt 3 m/s för
tryckledningen.
Rörens diametrar får aldrig understiga pumpens anslutningsdia-
metrar.
Pilarna på Grundplatta (61.00) anger inlopp respektive
utloppsanslutningar.
Se till att rörledningarna är rengjorda före inkoppling.
VARNING: rör som är anslutna till pumpen skall fastsättas
med klämmor så att de ej spänner eller överför vibrationer till
pumphuset (se figur 2).
Tillse att möjligheten finns att dränera pumpen utan att
hela systemet måste tömmas.
Installera korrekt om behov finnes kompensatorer för buller
eller vibrationer.
Montera unionskopplingarna eller flänsarna i de gängade
anslutningarna (ISO 228) med tätning av lämpligt slag, drag åt
endast med nödvändigt åtdragningsmoment.
Överdrivet åtdragningsmoment kan skada pumpen allvarligt.
När flänsanslutningar användes, se till att packningen ej mon-
teras snett så att den stryper rördiametern invändigt.
4.1. Sugledning
När en pump är monterad över vätskenivån (sugande
funktion, figur 2A), skall en bottenventil inklusive sil vilken alltid
skall vara rensad monteras.
Sugledningen måste vara lufttät samt stigande för att undvika
luftansamlingar.
När pumpen monteras under vätskenivån (positivt
tilloppstryck, figur 2B) monteras en avstängningsventil.
Följ de lokala föreskrifterna av systemets tryckökning.
Installera en sil på trycksidan för att undvika främmande
partiklar att komma in i pumpen.
17
3.93.305

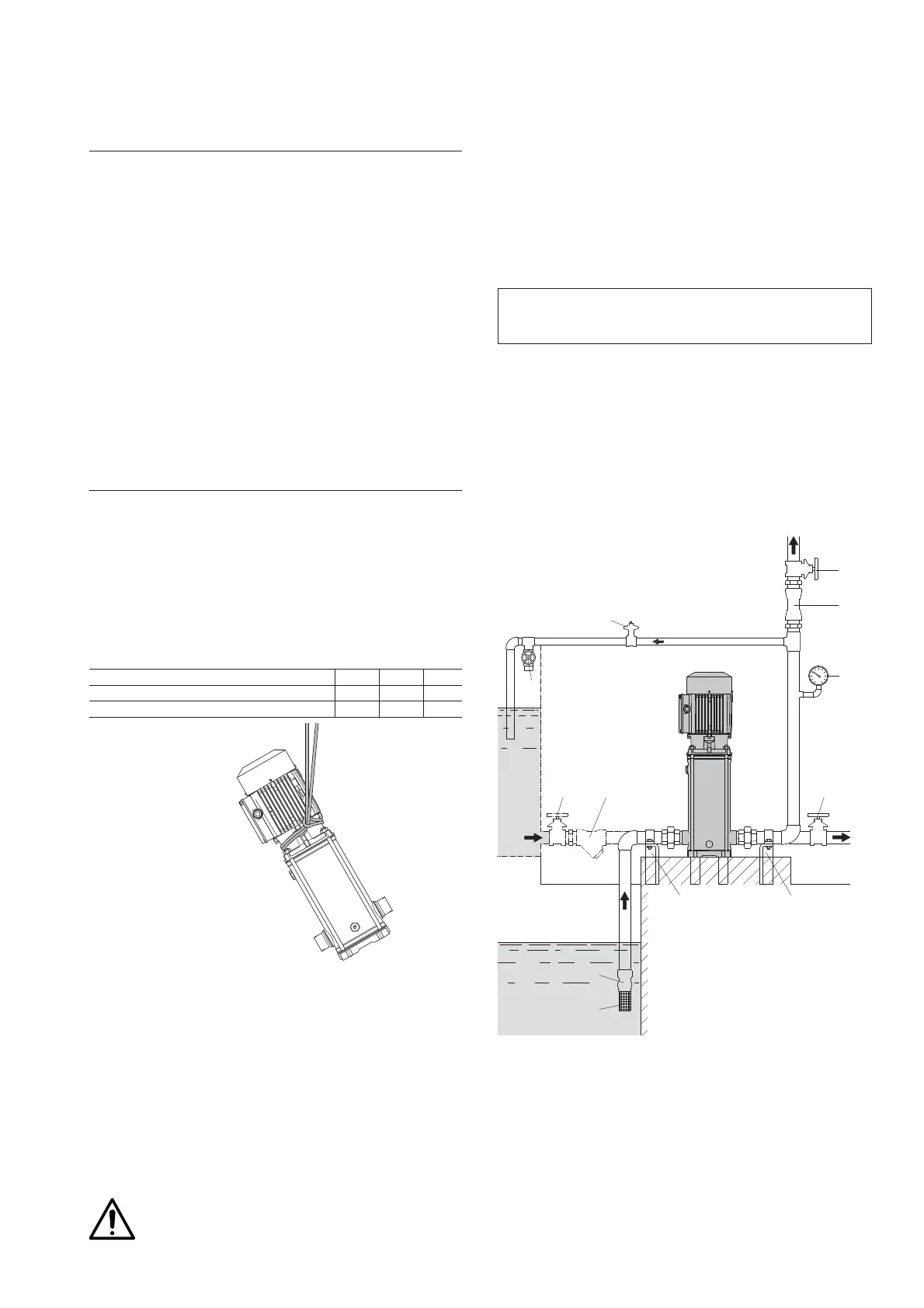

Fig. 1 Iyft av pump.
3.93.125
5
1
5
1
7
5
4
7
2
5
3
6
B
A
Fig. 2 System diagram
A = Sugande funktion
B = Tillrinning sugsidan
1. Sil
2. Bottenventil
3. Backventil
4. Överströmningsventil
5. Skjutventil
6. Manometer
7. Konsoll samt klämmor
för rör
