IT
Pagina 4 / 28 SPA Rev7 - Istruzioni originali
4.5.
Dispositivi di protezione individuale (DPI)
Nelle fasi di installazione avviamento e manutenzione si
consiglia agli operatori autorizzati di valutare, quali siano
i dispositivi idonei al lavori descritti.
Nelle operazioni di manutenzione ordinaria e
straordinaria, è previsto l’uso dei guanti per la protezione
delle mani.
Segnale DPI obbligatori
PROTEZIONE DELLE MANI
(guanti per la protezione da rischio chimico,
termico e meccanico)
5. TRASPORTO E MOVIMENTAZIONE
Il prodotto è imballato per mantenere integro il
contenuto.
Durante il trasporto evitare di sovrapporre pesi
eccessivi. Assicurarsi che durante il trasporto la
scatola non sia libera di muoversi.
Non sono necessari particolari mezzi per trasportare
l’apparecchio imballato.
I mezzi per trasportare l’apparecchio imballato, devono
essere adeguati alle dimensioni e ai pesi del prodotto
scelto (vedi dimensioni di ingombro a catalogo).
5.1. Movimentazione
Movimentare con cura l’imballo, che non deve subire
urti.
Si deve evitare di sovrapporre agli imballi altro
materiale che potrebbe deteriorare la pompa.
6. INSTALLAZIONE
6.1. Dimensioni di ingombro
Per le dimensioni di ingombro dell’apparecchio (vedi
catalogo).
6.2. Requisiti ambientali e dimensioni del luogo
di installazione
Il cliente deve predisporre il luogo di installazione in
modo adeguato alla corretta installazione e in coerenza
alle esigenze costruttive della stessa (allacciamenti
elettrico, ecc...).
L’ambiente in cui installare l’apparecchio deve avere i
requisiti del paragrafo 3.2.
È assolutamente vietata l’installazione e la messa in
servizio della macchina in ambienti con atmosfera
potenzialmente esplosiva.
6.3. Disimballaggio
Vericare che l’apparecchio non sia stato
danneggiato durante il trasporto.
Il materiale d’imballo, una volta disimballata la
macchina, dovrà essere eliminato e/o riutilizzato
secondo le norme vigenti nel Paese di destinazione
dell’apparecchio.
6.4. Installazione
Le pompe Compact SPA sono previste per
l’installazione con l’asse del rotore orizzontale e piedi di
appoggio in basso, in impianti in cui il riempimento e lo
svuotamento della pompa avviene attraverso i tubi,
con il riempimento e lo svuotamento della vasca.
Le vasche per idromassaggio devono essere
costruite in modo tale che l’acqua non possa restare
nel sistema dopo che la vasca è stata vuotata.
Per consentire l’autodrenaggio (lo svuotamento),
montare la pompa su una base disposta su un livello pari
o superiore alla bocchetta di aspirazione sulla vasca e,
per consentire il riempimento, con la bocca di mandata
disposta su un livello inferiore a quello del normale
riempimento (sotto lo scarico con troppo pieno).
L’installazione sotto il bordo della vasca chiusa
esternamente con pannelli di protezione deve
prevedere almeno una fessura con 5-10 mm di apertura
(preferibilmente tra pannello e pavimento), adatta al
ricircolo d’aria per la ventilazione del motore.
Montare la pompa su una base situata almeno 40
mm sopra la supercie d’installazione. Per vasche
o minipiscine installate all’esterno prevedere la
protezione della pompa e delle parti elettriche dal
sole, dalle intemperie e da allagamenti ed installare la
pompa su una base situata almeno 100 mm sopra la
supercie d’installazione.
Prevedere che l’installazione consenta l’accesso per
ispezioni, lo smontaggio o l’eventuale sostituzione
della pompa.
Applicare le prescrizioni delle norme di sicurezza
(alcune norme di riferimento sono indicate nel capitolo 6.5).
6.4.1. Tubazioni
Collegamento dei tubi alle bocche della pompa.
Impiegare tubi di materiale plastico, tipo PVC.
Le bocche della pompa sono previste per il
collegamento diretto ad incollaggio (g. 1).
La lettatura esterna consente il collegamento con
bocchettone di raccordo opzionale smontabile (g. 2).
3.93.033/1

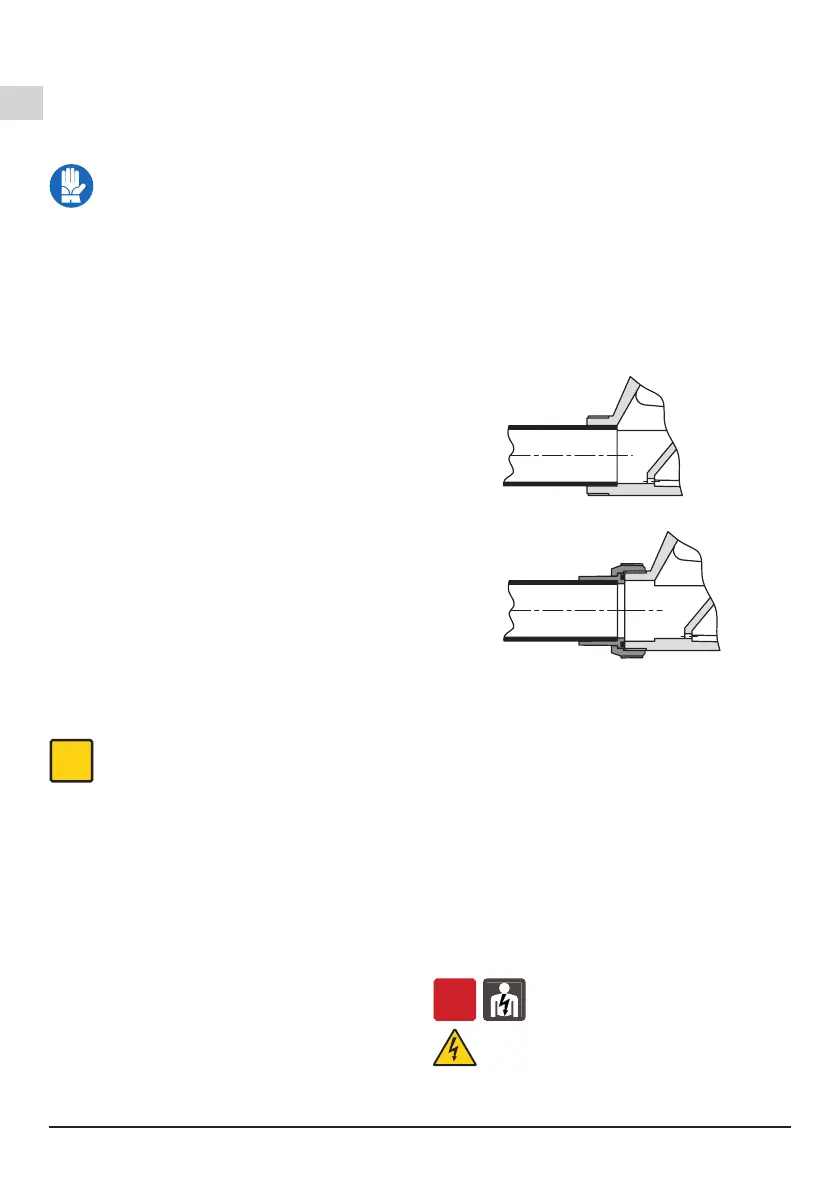

Fig. 1 Connessione ad incollaggio.
3.93.033/2
Fig. 2 Connessione con bocchettone lettato.
Per l’incollaggio del tubo alla pompa o al bocchettone
usare un collante adatto al materiale ABS. Seguire
attentamente le istruzioni del prodotto da usare.
Serrare i bocchettoni solo quanto basta per
assicurare la tenuta.
Un serraggio eccessivo può danneggiare la pompa
o i bocchettoni stessi. Vericare che tutte le giunzioni
siano a perfetta tenuta.
Il diametro delle tubazioni non deve essere inferiore al
diametro delle bocche della pompa.
Montare nella bocca di aspirazione della vasca un ltro
estraibile.
Il tubo aspirante deve avere una lunghezza minima
di 500 mm e deve avere un andamento ascendente
dalla bocca di aspirazione sulla vasca no alla bocca
aspirante della pompa. Anche il tubo di mandata deve
essere disposto in modo da svuotarsi completamente
con lo svuotamento della vasca.
6.5. Collegamento elettrico
OFF
Il collegamento elettrico deve essere eseguito
da un elettricista qualicato nel rispetto delle
prescrizioni locali.
Seguire le norme di sicurezza EN 60335-2-41, EN
60335-2-60 ed adottare tutte le misure di protezione
delle norme di installazione.
SPA Rev7.indd 4 08/02/19 17:46
