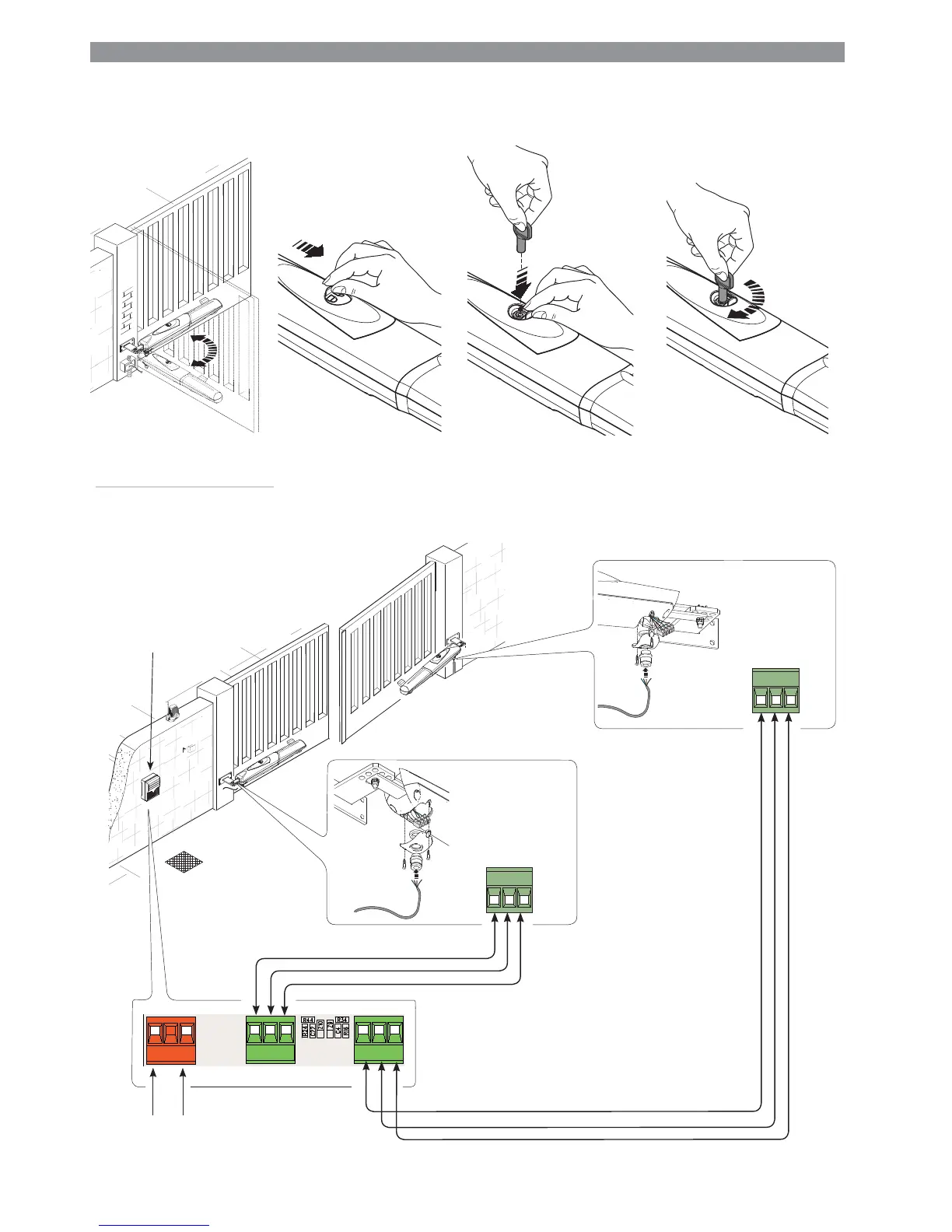

Sblocco manuale del motoriduttore
Aprire lo sportellino dello sblocco (trascinandolo), inserire la chiave trilobata e girarla
Collegamenti al quadro comando
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Per le operazioni di collegamento elettrico, utilizzare il pozzetto e le scatole di derivazione.
Alimentazione
230V a.c. - 50/60 Hz
Collegamento
motoriduttore 24V
d.c. ad azione
ritar
data in chiusura
Collegamento
motoriduttore 24V
d.c. ad azione
ritar
data in apertura
Quadro comando ZLJ24
