A3000A A5000A
A 130 mm 200 mm
B 130 mm 200 mm
E 720 mm 920 mm
A
B
E
1
234
L2T
L1T
0
24
12
QUADRO COMANDO
FUSIBILI
LINEA 5A
ZA3
CH1
AF
FUSIBILE
CENTRALINA
2A
T.L.
T.C.A.
TR2M.
21 345678910O
N
CH2
U V W X Y E E3
10 11 S 1 2 3 3P 4 5 7 2 C1 CX B1 B2
L1 L2
5
6
7
8
9
56
7
M2
56
7
M1
Pag. 10 - Manuale FA01160 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali
- Rilevare le quote A e B (Tab.4).
- Fissare la sta a di coda a una sta a supplementare e applicarla al pilastro.
- Aprire il cancello (max 90°), rilevare la quota E (Tab.4) e fi ssare la sta a di testa all’anta.
- Procedere ai collegamenti elettrici;
- Riposizionare e regolare il microinterruttore di stop in apertura.

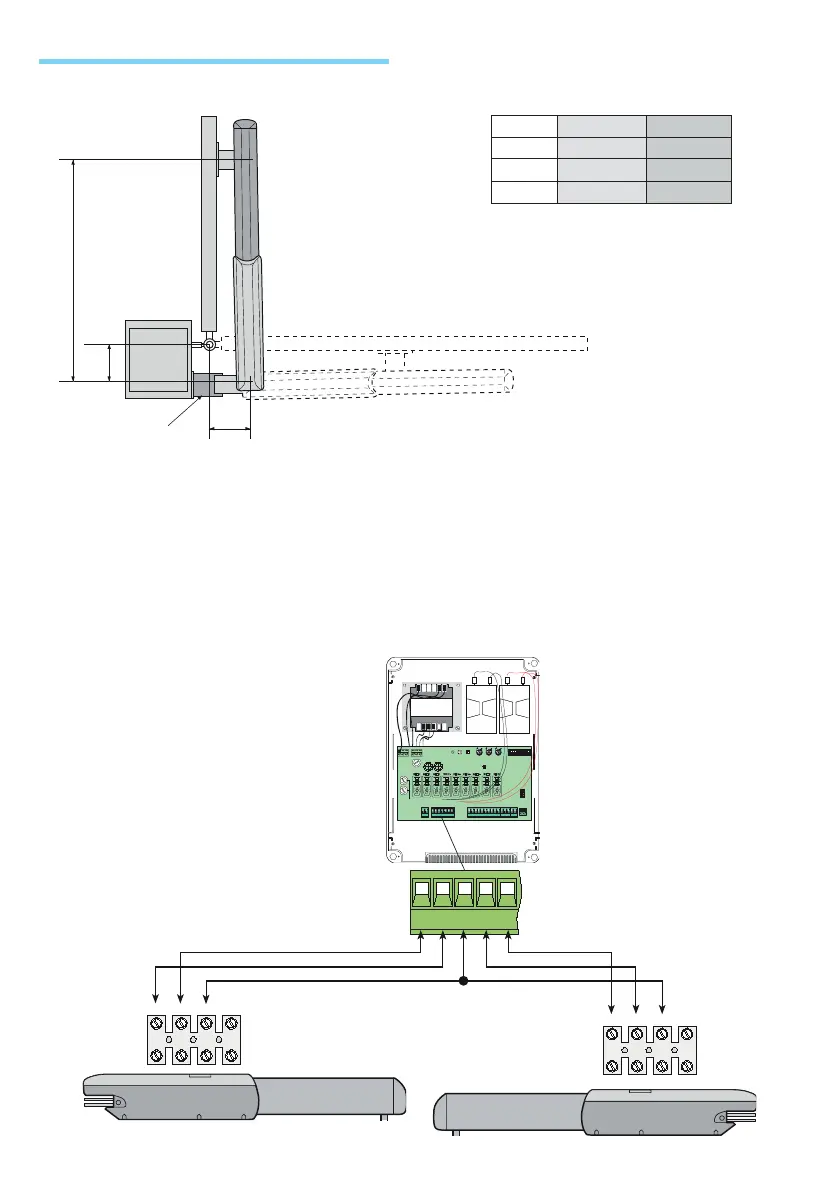

5.9 Applicazione per apertura verso l’esterno
Esterno
Tab. 4
Interno
Sta a supplementare
Pag. 10 - Manuale FA01160 -IT - 05/2018 - © CAME S.p.A. -Istruzioni originali
