A3000A
A5000A
1
2
3
4
5
5
Стр. 4 - Руководство FA01160-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

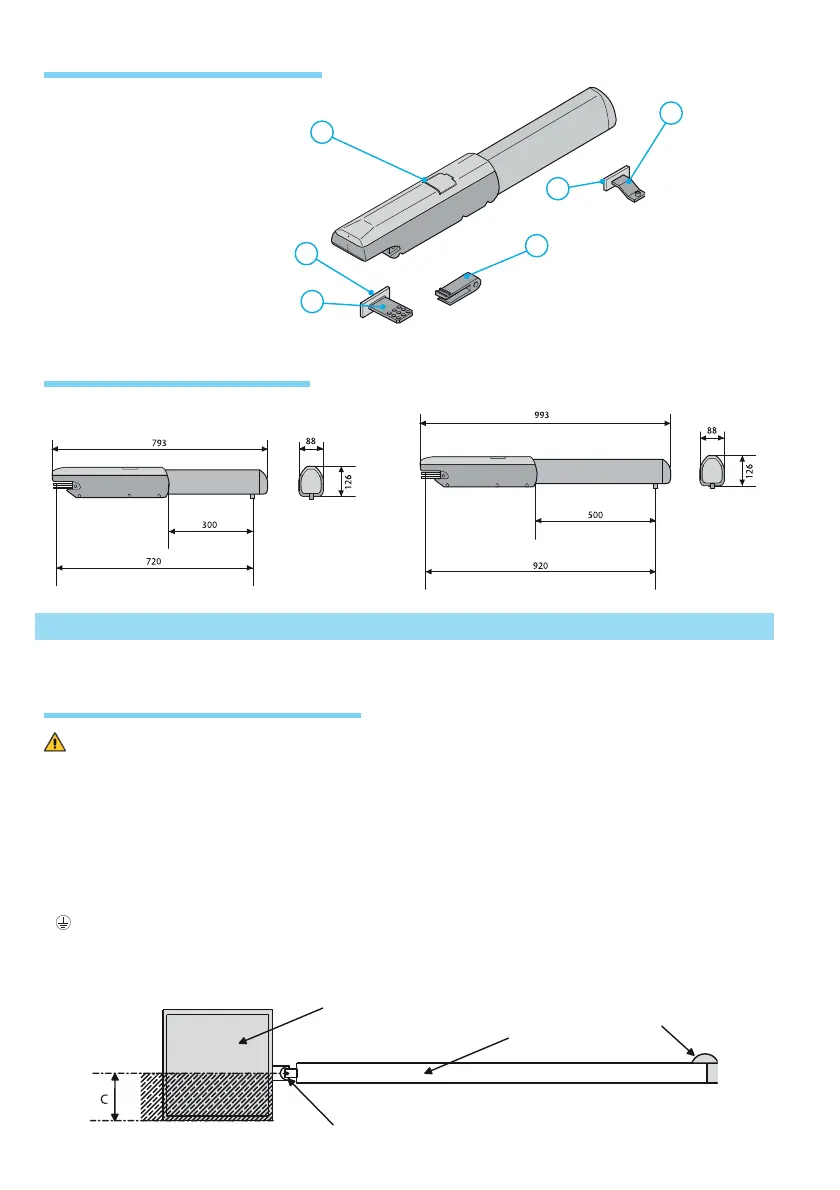

4.4 Габаритные размеры
Перед началом монтажных работ выполните следующее:
• Проверьте, чтобы конструкция ворот была достаточно прочной, петли находились в исправном состоянии, а между подвижными
и неподвижными компонентами системы не было трения.
• Проверьте, чтобы размер C не превышал значения, указанного в таблице 3, на стр. 5. В противном случае потребуется
доработать столб для достижения указанного значения.
• Проверьте, чтобы расположение электрических кабелей соответствовало размещению устройств управления и
безопасности.
• Убедитесь в наличии механического упора закрывания (хорошо прикрепленного к грунту) во избежание выбега створки/
привода.
•
Убедитесь в том, чтобы между внутренними соединениями, обеспечивающими непрерывность контура безопасности,
и другими токопроводящими частями была предусмотрена дополнительная изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
5. Монтаж
5.1 Предварительные проверки
Длина ходового
винта
Длина
ходового винта
Столб
Створка
Механический упор
Петля
4.3 Основные компоненты
1) Привод
2) Передний кронштейн
3) Подвижный хвостовик
4) Задний кронштейн
5) Монтажная пластина
