Pag. 4 - Manuale FA01160 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali

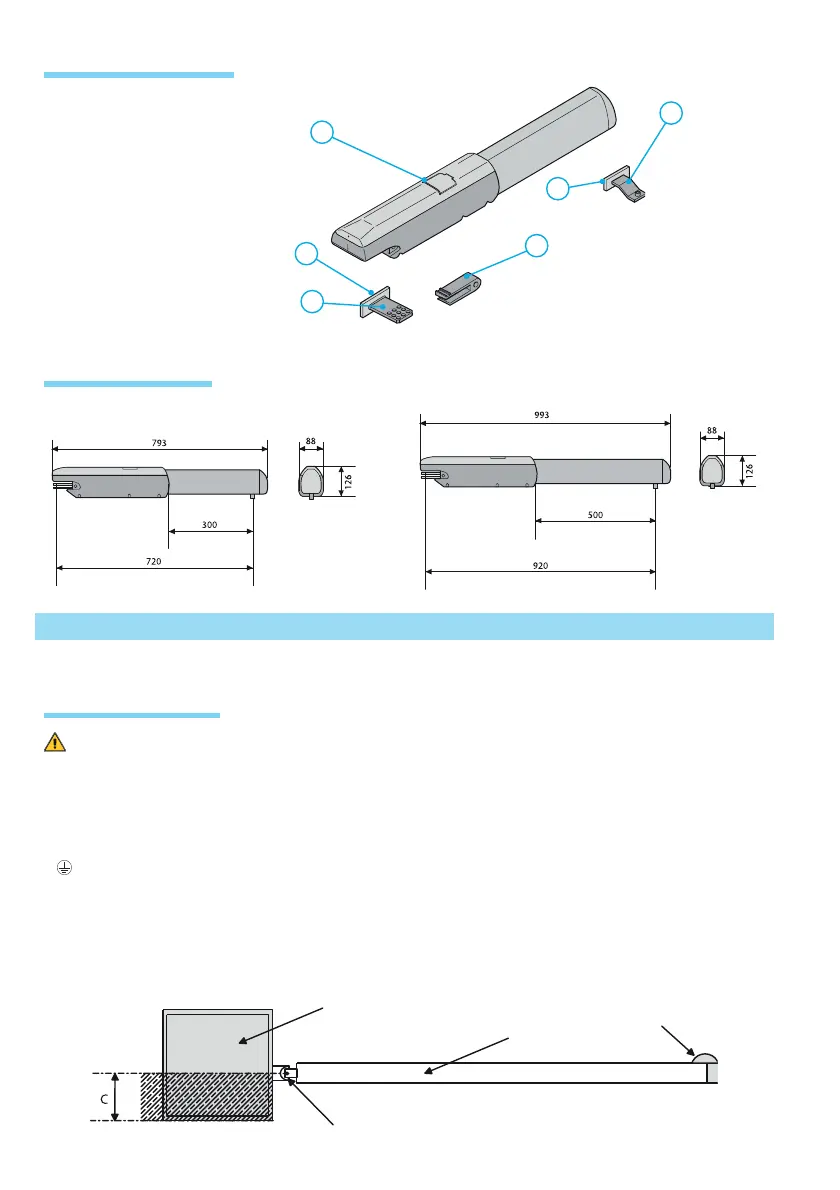

4.4 Misure d’ingombro
Prima di procedere all’installazione dell’automazione è necessario verificare che:
• che la struttura del cancello sia adeguatamente robusta, le cerniere siano e cienti e che non vi sia attrito tra parti fi sse e mobili;
• che la misura C non sia superiore al valore indicato nella Tab. 3, pag. 5. In tal caso è necessario intervenire sul pilastro in modo da
raggiungere tale misura;
• che il percorso dei cavi elettrici sia conforme alle disposizioni di comando e sicurezza;
• che ci sia una battuta d’arresto meccanico in chiusura (ben fi ssata al suolo) per evitare l’oltrecorsa anta/motoriduttore.
•
Le connessioni interne all’involucro eseguite per la continuità del circuito di protezione sono ammesse, purché provviste d’iso-
lamento supplementare rispetto ad altre parti conduttrici interne;
• Predisporre tubazioni e canaline adeguate per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento
meccanico.
5 Installazione
5.1 Verifiche preliminari
Corsa
Corsa
Pilastro
Anta
Battuta d’arresto
Cerniera
4.3 Descrizione delle parti
1) Motoriduttore
2) Sta a di testa
3) Snodo di coda
4) Sta a di coda
5) Piastra di fi ssaggio
