M8x10
M8x50
Page 7 - Manuel FA01160-FR - 05/2018 - © CAME S.p.A. - Traduction des instructions originales

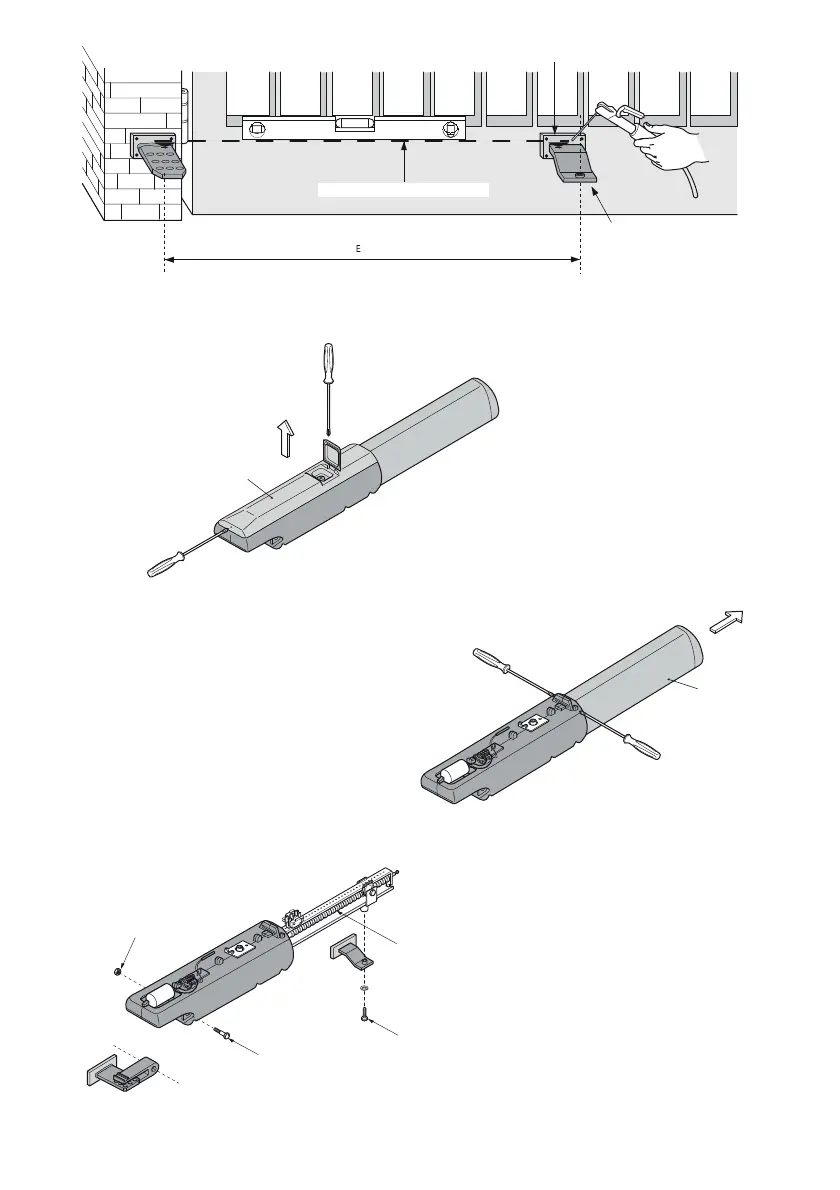

Dévissez les deux vis de fi xage du carter et prélevez-le.
Dévissez les deux vis de fi xage de la tige et prélevez-la.
N.B: avant de procéder à l’installation, il vaut mieux lubrifi er (avec une graisse neutre) la vis sans fi n et la bague.
Procédez au montage du motoréducteur aux deux étriers.
Écrou M8 autobloquant
Vis sans fi n
Carter
Tige
Avec le portail fermé, placez la plaque de fixage sur le vantail, après avoir contrôlé que l’étrier de tête est sur le même axe horizon-
tal que l’étrier de queue et en respectant la mesure E.
Mettre l’étrier au même niveau
Plaque de fi xage
Étrier de tête
