Стр. 7 - Руководство FA01160-RU - 05/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

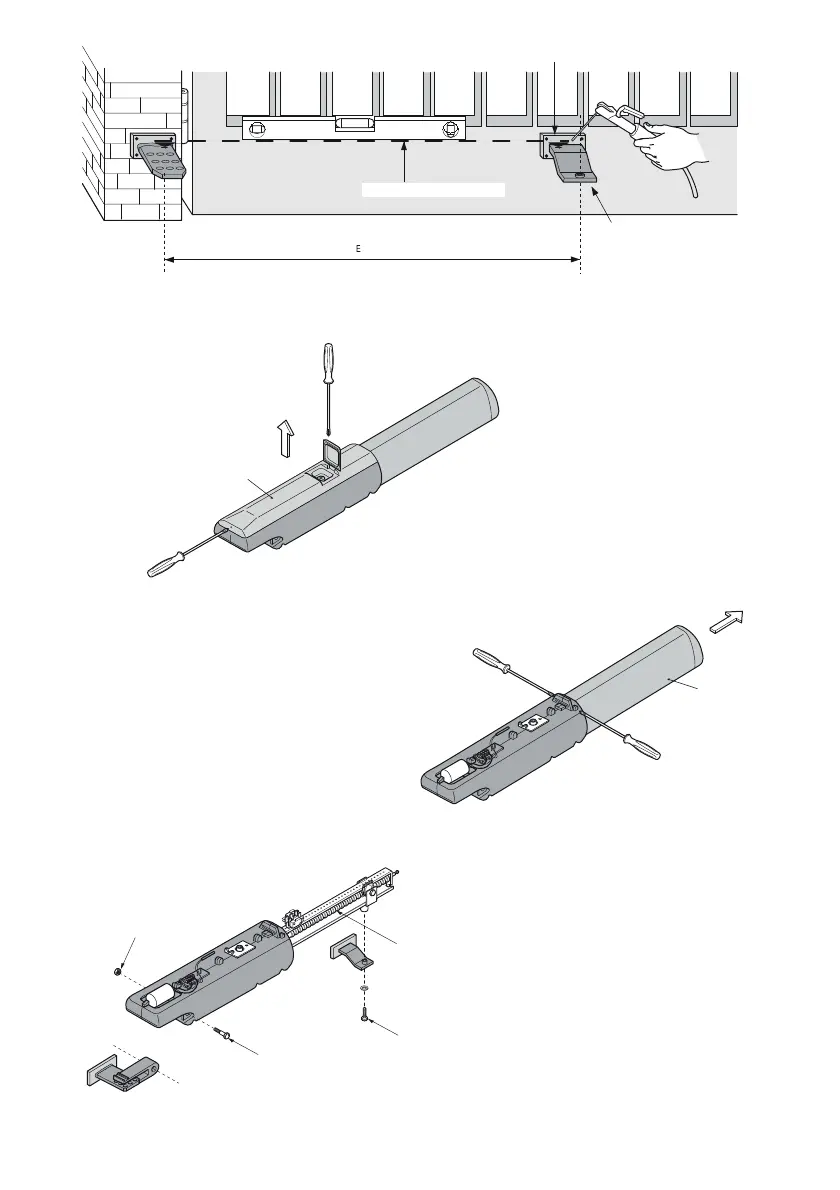

Отверните два самореза и снимите крышку.
Отверните два самореза кожуха ходового винта и
снимите его.
Важное примечание: рекомендуется смазать (жирной смазкой) ходовой винт и втулку до установки
привода.
Установите привод на передний и задний кронштейны.
Гайка M8 самоблокирующаяся
Ходовой винт
Крышка
Кожух ходового
винта
Закройте ворота и прикрепите монтажную пластину к створке, убедившись в том, что передний кронштейн расположен
на одной горизонтальной оси с задним кронштейном, а также соблюдая расстояние Е.
Выровняйте кронштейн
Монтажная пластина
Передний кронштейн
