M8x10
M8x50
Pag. 7 - Manuale FA01160 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali

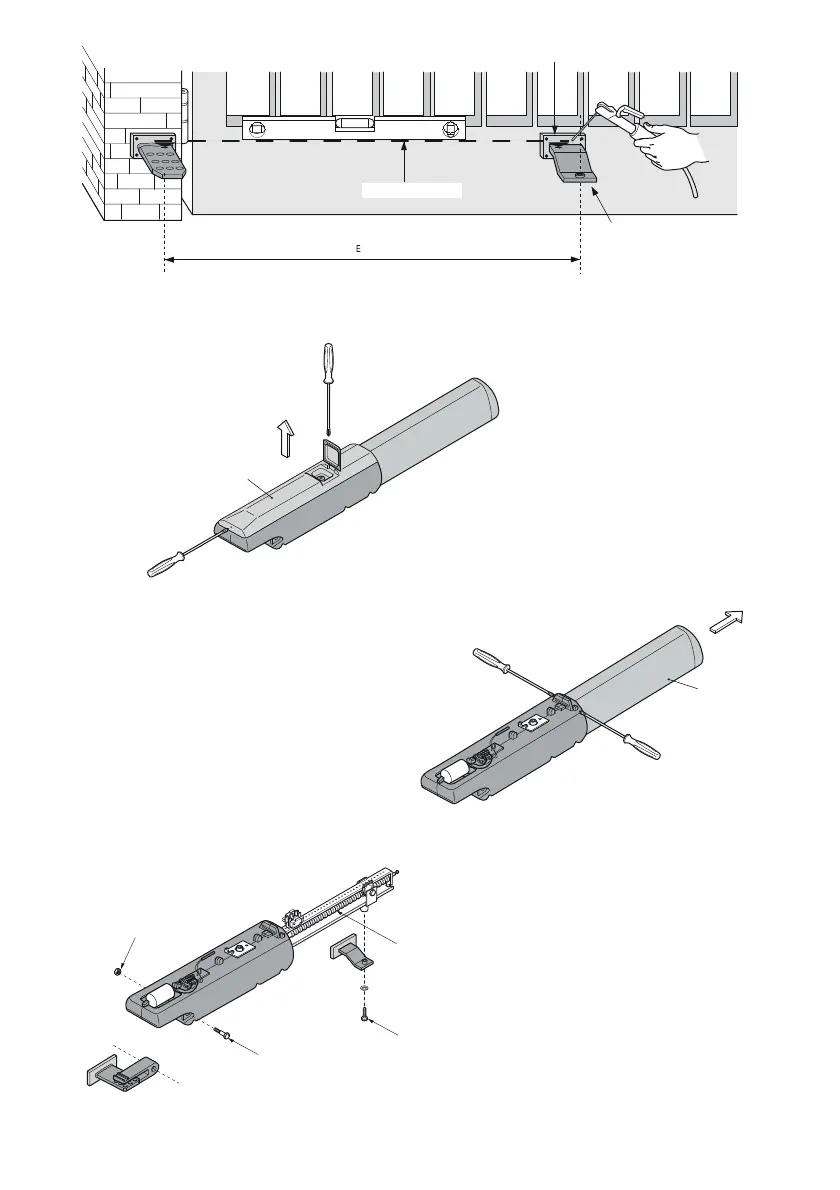

Svitare le due viti di fi ssaggio del carter e rimuoverlo.
Svitare le due viti di fi ssaggio dello stelo e rimuoverlo.
N.B: al momento dell’installazione è consigliabile lubrifi care (con grasso neutro) la vite senza fi ne e la boccola.
Procedere al fi ssaggio del motoriduttore alle due sta e.
Dado M8 autobloccante
Vite senza fi ne
Carter
Stelo
A cancello chiuso applicare sull’anta la piastra di fissaggio, verificando che la staffa di testa sia in asse orizzontale con la staffa di
coda e rispettando la misura E.
Livellare la sta a
Piastra di fi ssaggio
Sta a di testa
Pag. 7 - Manuale FA01160 -IT - 05/2018 - © CAME S.p.A. - Istruzioni originali
