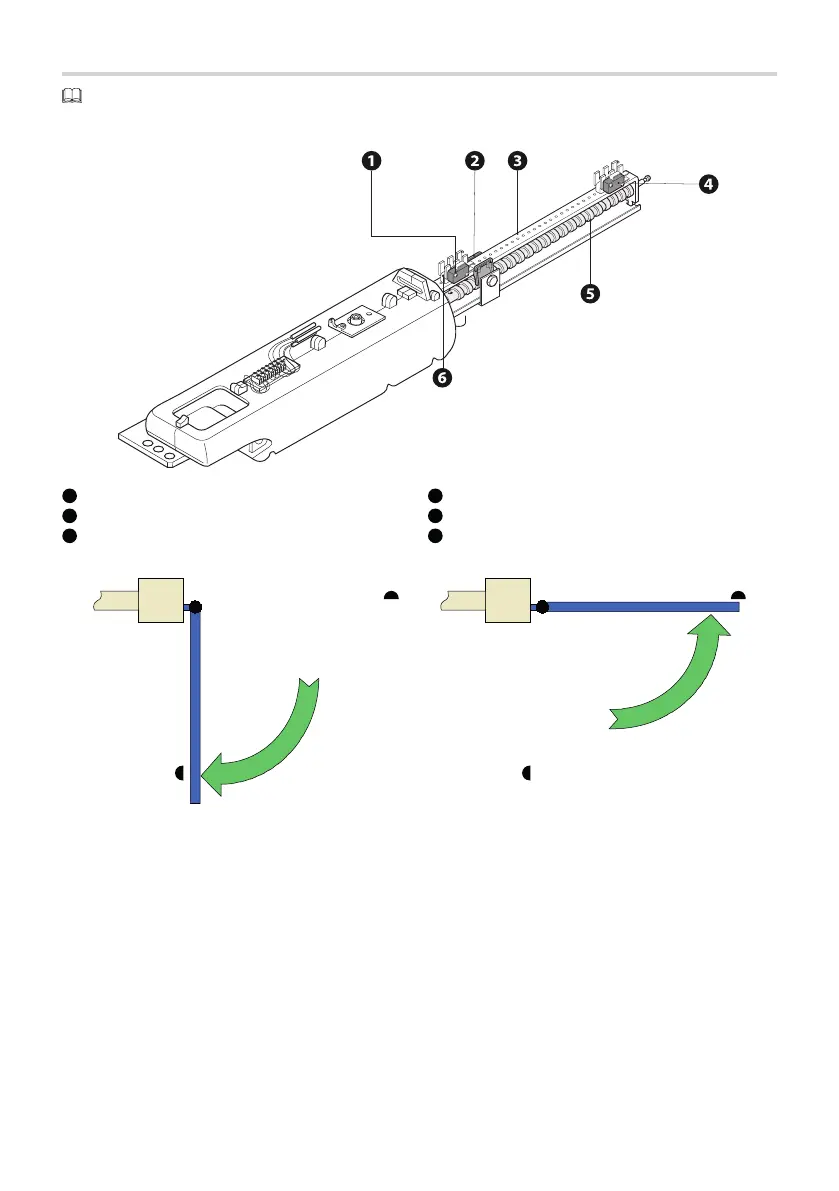

Réglage des micro-interrupteurs de fin de course d’ouverture et de fermeture
Seuls les modèles A3000A et A5000A ont les micro-interrupteurs de fi n de course aussi bien d'ouverture que de
fermeture. Tous les autres modèles n'ont que le micro-interrupteur de fi n de course d'ouverture.
1
Micro-interrupteur de fi n de course en phase d'ouverture
2
Rail d'actionnement du micro-interrupteur
3
Tige de support de micro-interrupteurs
4
Micro-interrupteur de fi n de course en phase de fermeture
5
Vis sans fi n
6
Vis de fi xation
Réglage à l'ouverture
Débloquer le motoréducteur.
Amener le vantail dans la position d’ouverture maximale
souhaitée.
Dévisser les vis de fi xation du groupe micro-interrupteur
d'ouverture.
Faire glisser le groupe micro-interrupteur sur la tige de
support jusqu'à ce qu'il s'engage sur le rail d'actionnement
du micro-interrupteur.
Fixer le groupe micro-interrupteur à l'aide des vis de fi xation.
Réglage à la fermeture
Débloquer le motoréducteur.
Amener le vantail dans la position de fermeture.
Dévisser les vis de fi xation du groupe micro-interrupteur de
fermeture.
Faire glisser le groupe micro-interrupteur sur la tige de
support jusqu'à ce qu'il s'engage sur le rail d'actionnement
du micro-interrupteur.
Fixer le groupe micro-interrupteur à l'aide des vis de fi xation.
