Стр. 16 - Руководство FA01810-RU - 06/2022 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

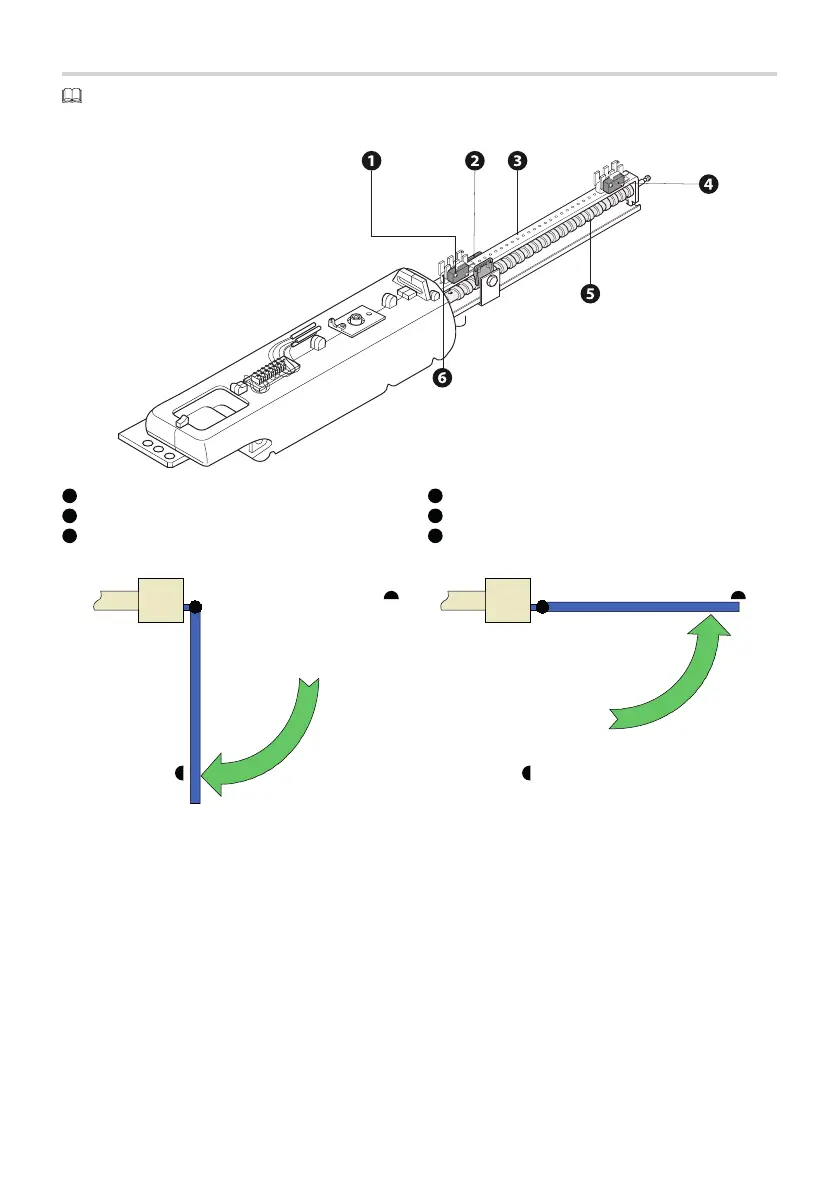

Регулировка концевых микровыключателей открывания и закрывания
Только у моделей A3000A и A5000A есть концевые микровыключатели как открывания, так и закрывания.
Все другие модели оснащены только концевыми микровыключателями открывания.
1
Концевой микровыключатель открывания
2
Каретка активации микровыключателя
3
Направляющая микровыключателей
4
Концевой микровыключатель закрывания
5
Ходовой винт
6
Крепежный винт
Регулировка при открывании
Разблокируйте привод.
Установите створку в желаемое положение
максимального открывания.
Отверните винты крепления микровыключателя
открывания.
Перемещайте микровыключатель по направляющей до
тех пор, пока не произойдет его контакт с кареткой.
Закрепите микровыключатель винтами.
Регулировка при закрывании
Разблокируйте привод.
Установите створку в положение закрывания.
Отверните винты крепления микровыключателя
закрывания.
Перемещайте микровыключатель по направляющей до
тех пор, пока не произойдет его контакт с кареткой.
Закрепите микровыключатель винтами.
