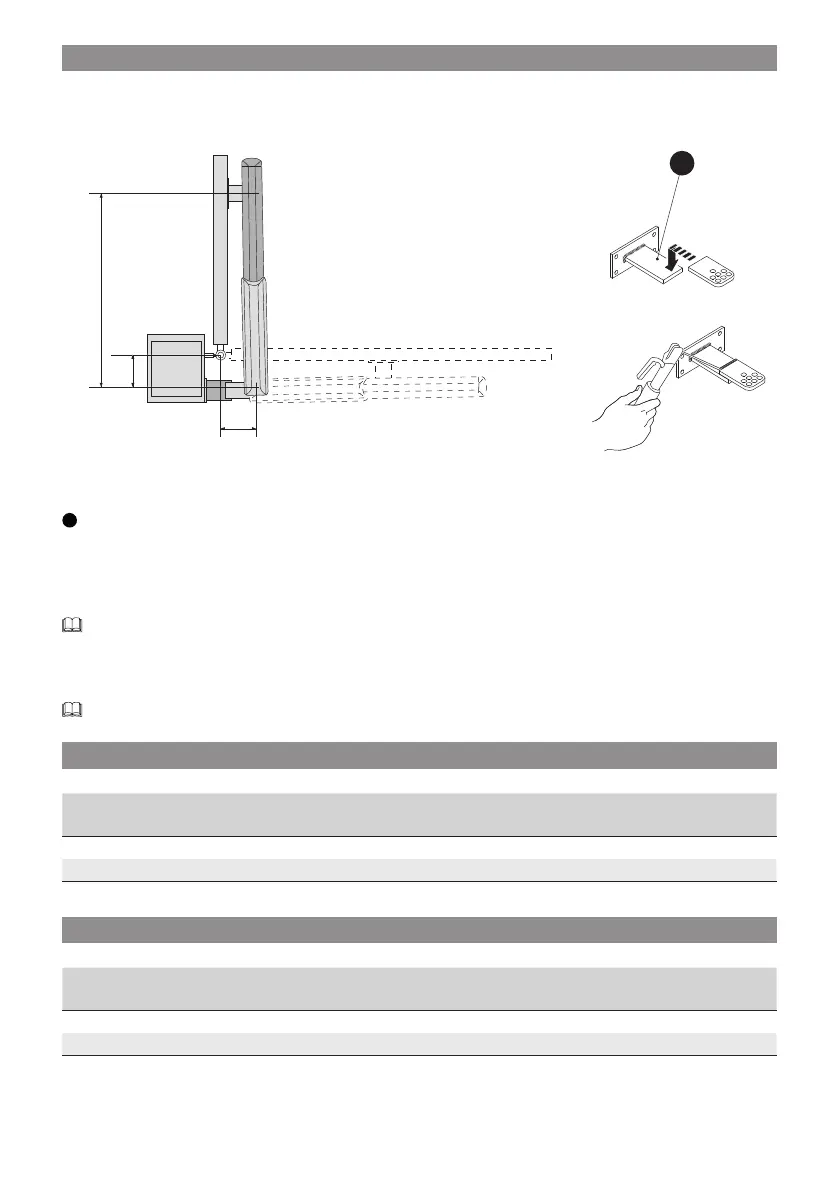

ОТКРЫВАНИЕ НАРУЖУ
1
2
A
A
B
E
A
Дополнительный кронштейн (не входит в комплект)
Определите расстояния А и В.
Соедините задний кронштейн с дополнительной пластиной и прикрепите конструкцию к столбу.
Откройте ворота и определите расстояние E.
Макс. градус открывания ворот: 90°.
Передний кронштейн крепления к воротам.
Выполните электрические подключения.
Установите и отрегулируйте положение группы микровыключателя открывания.
Соблюдайте установочные расстояния, указанные в таблице.
A3000 A3006 A3010 A3100 A3106
Угол открывания створки
(°)
ABE
90 130 130 720
90 130 130 720
A5000 A5006 A5010 A5100 A5106
Угол открывания створки
(°)
ABE
90 200 200 920
90 200 200 920
