CAME BXL04AGS - Page 84

2
1
5 ÷ 10
2
1
3
Стр. 12 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»

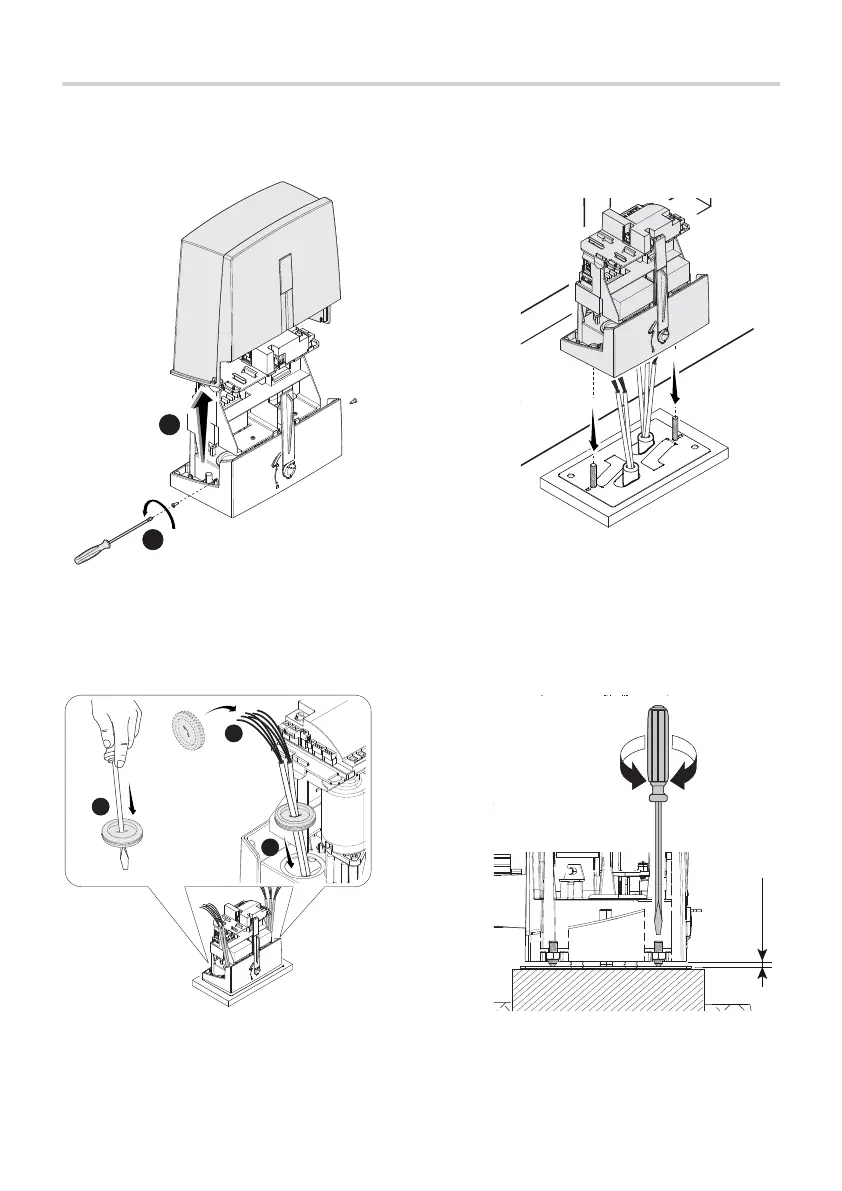

Проделайте отверстия в прокладках для кабеля, пропустите через них провода и установите
прокладки на место.
Приподнимите привод над монтажным основанием на 5÷10 мм, используя стальные регулировочные
шпильки, чтобы позднее произвести регулировку зацепления между шестерней и зубчатой рейкой.
ПОДГОТОВКА ПРИВОДА
Снимите крышку привода, отвернув боковые винты.
Установите привод на монтажное основание.
Внимание! Электрические кабели должны проходить под корпусом привода.
