Стр. 13 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»

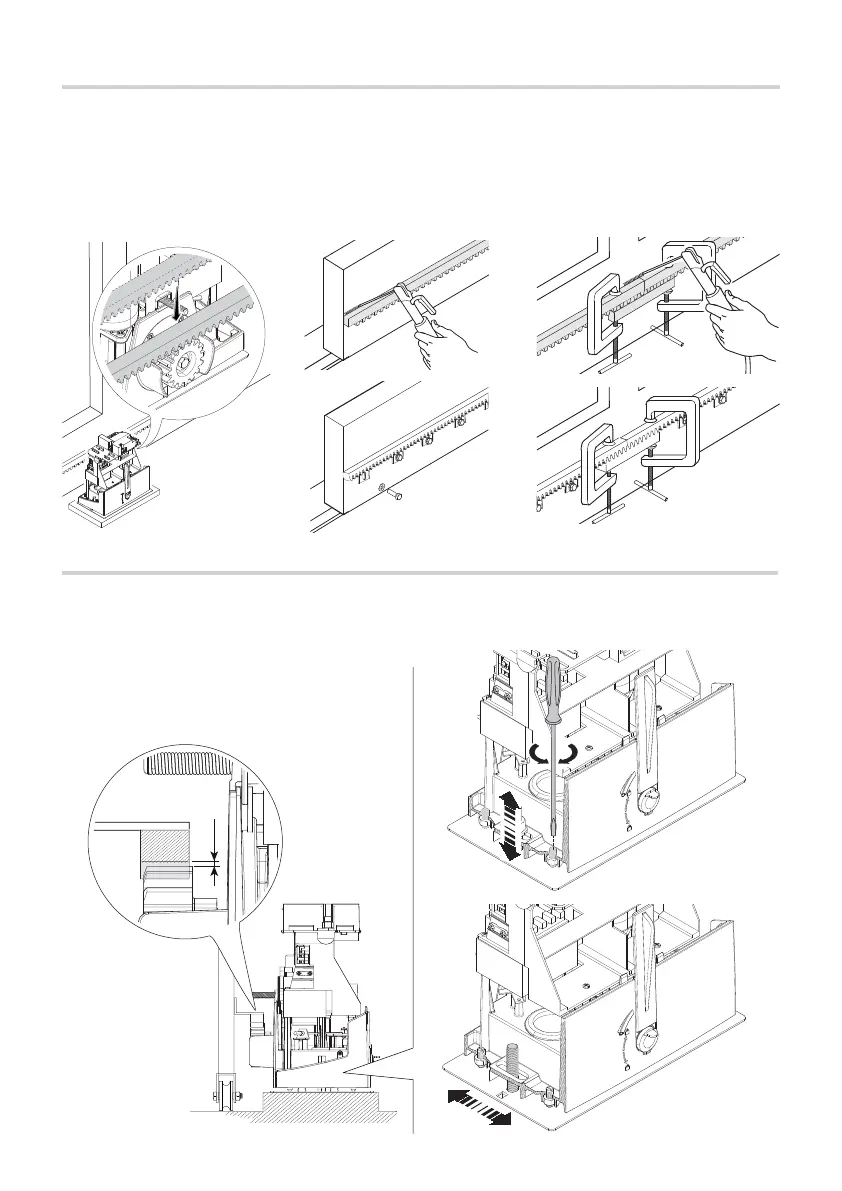

РЕГУЛИРОВКА РАССТОЯНИЯ МЕЖДУ ШЕСТЕРНЕЙ И РЕЙКОЙ
Откройте и закройте ворота вручную, затем отрегулируйте расстояние от шестерни до зубчатой рейки,
используя шпильки с резьбой (для вертикальной настройки) и овальные отверстия (для горизонталь-
ной настройки). Это позволит избежать излишне- г о
давления ворот на привод.
КРЕПЛЕНИЕ ЗУБЧАТОЙ РЕЙКИ
Если зубчатая рейка уже предусмотрена, необходимо перейти непосредственно к регулировке рассто-
яния в паре «зубчатое колесо - зубчатая рейка».
- разблокируйте привод (смотрите раздел о РАЗБЛОКИРОВКЕ ПРИВОДА);
- установите зубчатую рейку на шестерню привода;
- приварите или прикрепите зубчатую рейку к воротам по всей длине.
При соединении модулей используйте дополнительный кусок рейки и две С-образные струбцины.
