Стр. 14 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»

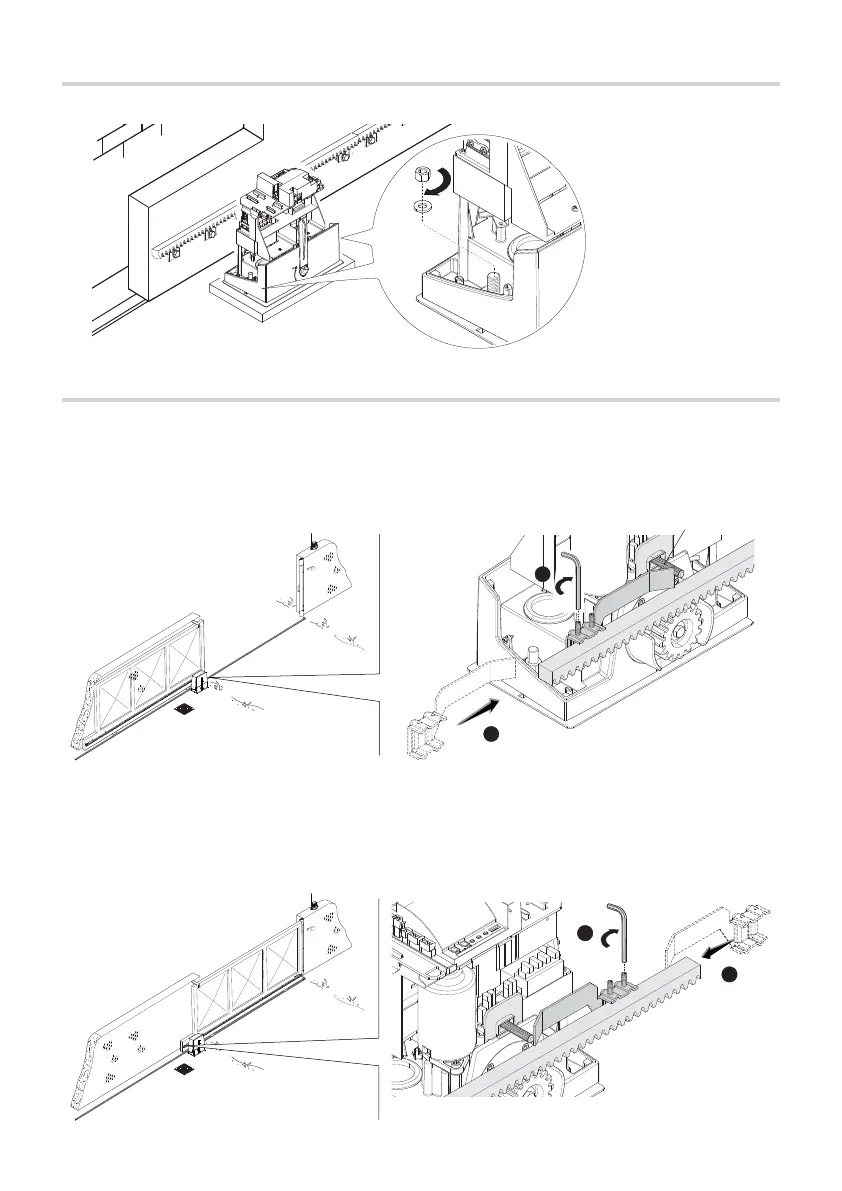

Пружина
При закрывании:
- полностью закройте ворота;
- установите упор концевого выключателя закрывания на зубчатую рейку так, чтобы он
соприкасался с микровыключателем (пружиной);
- зафиксируйте упор в найденном положении с помощью винтов.
⚠
Ворота не должны ударяться о механические упоры в конечных положениях.
РЕГУЛИРОВКА КРАЙНИХ ПОЛОЖЕНИЙ
При открывании:
- полностью откройте ворота;
- установите упор концевого выключателя открывания на зубчатую рейку так, чтобы он
соприкасался с микровыключателем (пружиной);
- зафиксируйте упор в найденном положении с помощью винтов.
КРЕПЛЕНИЕ ПРИВОДА
По окончании регулировки зафиксируйте привод на монтажном основании с помощью шайб и гаек.
